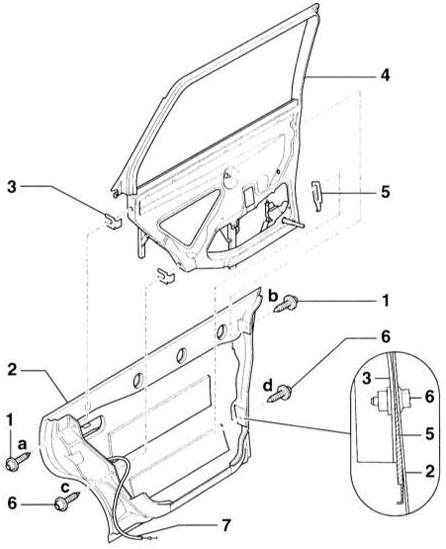

балка регулировочных элементов 1 – болт, 30 Н•м 2 – дверь задняя 3 – подкладка. Задняя дверь, балка регулировочных элементов 1 – болт, 30 Н•м 2 – дверь задняя 3 – подкладка. Устанавливается при необходимости. Перед снятием запишите количество и толщину подкладок. При сборке установите те же самые подкладки на то же самое место. 4 – балка регулировочных элементов 5 – регулировочный клин. Перемещением клина может быть изменен наклон двери в районе стойки С. Регулировка выполняется по аналогии с передней дверью 6 – болт, 30 Н•м 7 – трос. Соединяется с замком двери.

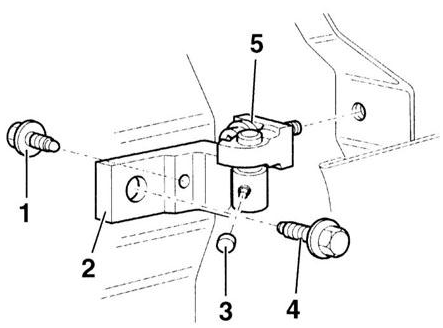

двери 1 – болт, устанавливается изнутри, 30 Н•м 2 – петля двери верхняя 3 – Верхняя петля двери 1 – болт, устанавливается изнутри, 30 Н•м 2 – петля двери верхняя 3 – крышка, 23 Н•м 4 – болт, 30 Н•м 5 – винт Torx, 30 Н•м

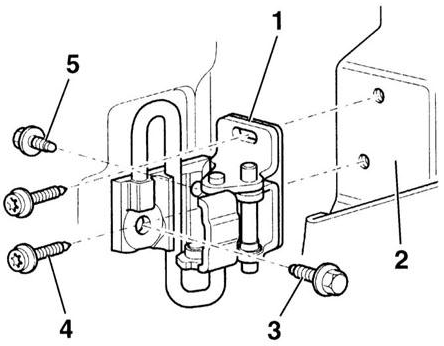

двери 1 – петля нижняя 2 – дверь передняя 3 – болт, 30 Н•м 4 – винт Torx, 30 Нижняя петля двери 1 – петля нижняя 2 – дверь передняя 3 – болт, 30 Н•м 4 – винт Torx, 30 Н•м 5 – болт, 30 Н•м

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери.

2. Выверните винты –1– и –5–.

3. Выньте вверх балку.

4. Отсоедините трос блокировки двери.

5. Отсоедините кожух у стойки В и расстыкуйте электрические и пневматические соединения. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте балку в дверь и слегка закрепите винтами –1– и –6– и регулировочным клином –5–.

2. Затяните винты крепления –1– и –6– в последовательности а, b, c d.

3. Вставьте клиновой элемент двери. Отрегулируйте клиновой элемент по аналогии с передней дверью.

    Снятие и установка ручки передней двери и цилиндра замка
    Ручка передней двери и цилиндр замка 1 – козырек 2 – подкладка 3 – цилиндр замка 4 – скоба поворотная 5 – ручка двери 6 – винт, 5 Н•м 7 – крышка замка двери 8 – предохранительная тяга. Для снят ...

    Снятие и установка щитка и балки бокового усилителя/планки шахты окна
    Балка бокового усилителя/планка шахты окна 1 – планка шахты окна 2 – зажим 3 – дверь 4 – кожух 5 – болт, 8 Н•м 6 – балка усилителя Балка усилителя СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите балку ...
