Audi A3: Снятие и установка ручки передней двери и цилиндра замка - Кузов - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка ручки передней двери и цилиндра замка

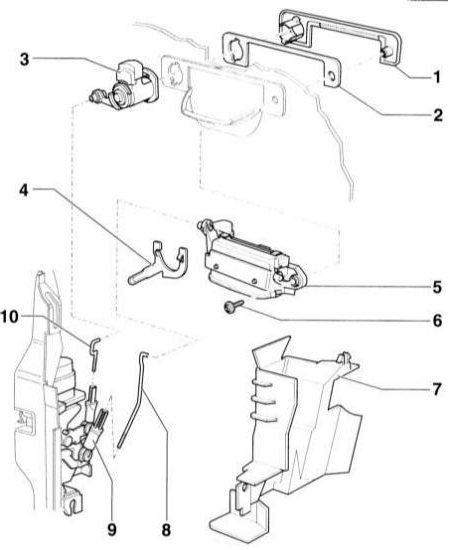

двери и цилиндр замка 1 – козырек 2 – подкладка 3 – цилиндр замка 4 – скоба Ручка передней двери и цилиндр замка 1 – козырек 2 – подкладка 3 – цилиндр замка 4 – скоба поворотная 5 – ручка двери 6 – винт, 5 Н•м 7 – крышка замка двери 8 – предохранительная тяга. Для снятия отсоедините у элемента привода –9–. 9 – элемент привода 10 – предохранительная тяга цилиндра замка

ВНИМАНИЕ

Изображенная на иллюстрации ручка устанавливается на автомобилях с номером шасси начиная с 8L XA 000 001.

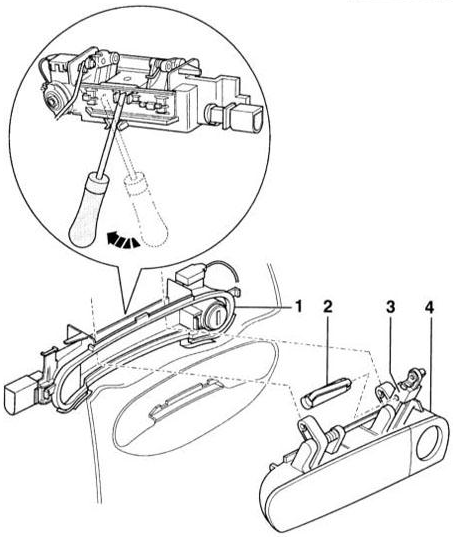

двери. Модели с номером шасси начиная с 8L XA 000 001 1 – опора ручки. Цилиндр Ручка передней двери. Модели с номером шасси начиная с 8L XA 000 001 1 – опора ручки. Цилиндр замка принадлежит опоре и не может сниматься отдельно. 2 – стопорный палец. При установке стопор должен полностью захватывать шарнирный рычаг. 3 – шарнирный рычаг 4 – ручка двери

ВНИМАНИЕ

Начиная с номера шасси 8L XA 000 01, устанавливается замок и ручка измененной конструкции. Снятие ручки измененной конструкции рассмотрено в подразделе Снятие и установка внутренней накладки крыла. Ручка и цилиндр замка могут сниматься по отдельности. Для этого необходимо следовать соответствующим указаниям.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите держатель регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.

2. Отсоедините крышку –7– и выньте ее внизу из замка двери.

3. Отсоедините предохранительную тягу –8– у ручки.

4. Отсоедините предохранительную тягу –10– у цилиндра замка –3–.

5. Поверните скобу –4– вниз (против направления движения) и выньте цилиндр замка.

6. Выверните винт –6–.

7. Снимите козырек –1–.

8. Снимите подкладку –2–.

9. Снимите изнутри ручку –5–. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите козырек –1– с подкладкой –2–.

2. Установите изнутри ручку двери –5– и сожмите ее с накладкой.

3. Закрепите ручку винтом –6– у накладки.

4. Вставьте цилиндр замка –3– и зафиксируйте скобой –4–. Для этого установите скобу у цилиндра замка и наклоните вперед (в направлении движения).

5. Закрепите шарнирную втулку –2– (если она снималась) в спускном рычаге –1– у цилиндра замка.

6. Соедините стопорную тягу –3– цилиндра замка с шарнирной втулкой –2–.

7. Вставьте стопорную тягу –3– в зажим –4–.

8. Вставьте стопорную тягу –1– в зажим –2– так, чтобы у рычага –4– был зазор а = 1 мм.

9. После регулировки зазора сместите втулку –3– у зажима –2– вверх и таким образом зафиксируйте стопорную тягу.

10. Соедините стопорную тягу –8– у ручки –5– (обратитесь к иллюстрации Ручка передней двери и цилиндр замка).

11. Поставьте снизу крышку –7– и зафиксируйте ее сверху.

12. Вставьте держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов. Снятие накладки ручки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Потяните ручку вверх.

2. Выньте небольшой отверткой стопорную планку из ручки в направлении стрелки и выньте ручку.

3. Снимите наружу козырек ручки.

Модели с номером шасси начиная с 8L XA 000 001 СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери и держатель.

2. Выньте стопорный палец –2– и поднимите вверх шарнирный рычаг –3–.

3. Освободите отверткой планку у опоры ручки –1–.

4. Снимите опору ручки и цилиндр замка с ручкой.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в обратной последовательности.
