ПОРЯДОК ВЫПОЛНЕНИЯ

Коленчатый вал

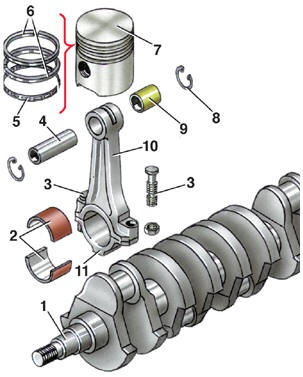

Коленчатый вал и детали шатунно-поршневой группы 1 – коленчатый вал; 2 – вкладыш шатунного подшипника; 3 – болт крепления крышки шатуна; 4 – палец; 5 – маслосъемное кольцо; 6 – компрессионное кольцо; 7 – поршень; 8 – стопорное кольцо; 9 – втулка головки шатуна; 10 – шатун; 11 – крышка шатуна

Снятие и разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять головку блока, масляный картер и масляный насос.

2. Пометить каждый шатун и крышку номером цилиндра. 3. Повернуть коленчатый вал так, чтобы поршень первого цилиндра встал в положение НМТ. 4. Отвернуть гайки и снять крышку 11 шатуна (см. рис. Коленчатый вал и детали шатунно-поршневой группы). Вынуть из крышки 11 вкладыш 2 подшипника, отметив предварительно его положение в крышке. 5. Вынуть поршень с шатуном из цилиндра. Таким же образом вынуть остальные поршни с шатунами. 6. Вынуть вкладыши 2 подшипников из нижних головок шатунов, пометив предварительно их положение. 7. Снять стопорные кольца 8 и, нагрев поршень в горячей воде (около 60° С), с помощью оправки вытолкнуть пальцы 4. 8. Съемником поршневых колец снять кольца 5 и 6 с поршней. Осмотр, проверка и ремонт деталей шатунно-поршневой группы

Измерение бокового

Измерение бокового зазора поршневого кольца

Опиливание концов

Опиливание концов поршневых колец

Все детали шатунно–поршневой группы после разборки очистить и промыть бензином. Осмотреть поршни. Если на них есть следы износа, глубокие царапины, следы прогара, поршни заменить. Микрометром измерить диаметр юбки поршня на расстоянии 10 мм от нижнего края юбки, перпендикулярно оси поршневого пальца. Если измеренный диаметр отличается от номинального на 0,04 мм, поршень необходимо заменить. Измерить боковой зазор между поршневыми кольцами и канавками на поршне, как показано на рис. Измерение бокового зазора поршневого кольца. Если зазор превышает 0,15 мм, заменить кольца или поршни. Измерить зазор в замке поршневого кольца. Для этого вставить кольцо в цилиндр со стороны картера и продвинуть поршнем, как оправкой, на расстояние 15 мм от основания цилиндра. Щупом измерить зазор в замке. Если зазор превышает 1,0 мм, кольцо заменить. Если зазор в замке меньше, чем 0,3 мм, для компрессионных колец и 0,25 мм – для маслосъемных, можно подпилить концы колец с помощью напильника, зажатого в тисках, как показано на рис. Опиливание концов поршневых колец. Проверить посадку поршневого пальца в шатуне. Для этого установить шатун горизонтально и вставить палец в головку шатуна. Палец не должен выдвигаться из головки под действием собственного веса. Если палец выдвигается или выпадает, нужно заменить палец и втулку головки шатуна. Выпрессовать старую и запрессовать новую втулку в головку шатуна, после этого просверлить во втулке отверстие для подвода масла через отверстие в головке шатуна. Затем развернуть разверткой отверстие под размер нового пальца, выдержав монтажный зазор в пределах 0,004–0,01 мм. Шатун должен свободно вращаться на пальце. В противном случае продавить палец через втулку и в тех местах, где на пальце остались отпечатки, осторожно прошлифовать втулку. После этого снова проверить легкость вращения шатуна на пальце. Проверить на разметочной плите соосность отверстий верхней и нижней головок шатуна и, если необходимо, выправить шатун.

Схема измерения

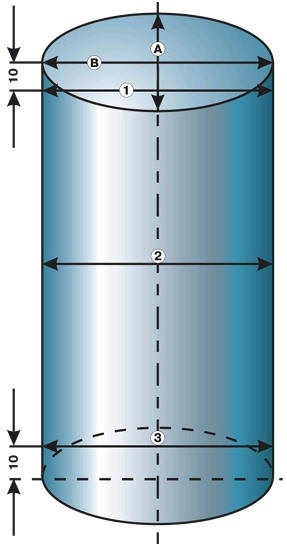

Схема измерения диаметра цилиндра А, В – направления замеров; 1, 2, 3 – пояса замеров

Проверить зазор между поршнем и цилиндром. Если он превышает 0,12 мм, расточить и отхонинговать цилиндры под ремонтный размер. Растачивать нужно все четыре цилиндра, даже если зазор больше указанного лишь в одном. После расточки в цилиндры устанавливают поршни ремонтного размера. Зазор между поршнем и цилиндром вычисляют как разность между диаметром цилиндра и диаметром поршня. Измерение диаметра поршня описано выше в этом же парагафе. Диаметр цилиндра измеряют нутромером в шести точках, в 10 мм от нижнего края цилиндра, в 10 мм от верхнего края и посередине в двух перпендикулярных направлениях, как показано на рис. Схема измерения диаметра цилиндра. Если износ цилиндров от номинального размера превышает 0,04 мм, цилиндры нужно также расточить под ремонтный размер. Сборка

Размеры выемки

Размеры выемки в головке поршня а = 16,1 мм; а = 56,6 мм – двигатель с вспрыском; а = 14,7 мм; а = 16,6 мм; а = 16,5 мм; b = 55,7 мм – мод. HZ; b = 56,6 мм – мод. MH, 2G, NU; b = 56,6 мм – мод. HK

Метка на головке

Метка на головке поршня и приливы на шатуне и крышке шатуна

Установка поршня

Установка поршня в цилиндр 1 – хомут, сжимающий поршневые кольца; 2 – ручка молотка; 3 – поршень

Поршни разных моделей двигателей отличаются размерами выемки в головке поршня. Размеры выемки показаны на рис. Размеры выемки в головке поршня. Кроме того, у двигателей, выпускаемых с сентября 1985 г., уменьшены отверстия под цилиндры в прокладке головки блока. На головке поршня имеется фаска для предотвращения удара поршня о край прокладки. Перед сборкой заменить шатунные болты. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Нагреть поршень 7 (см. рис. Коленчатый вал и детали шатунно-поршневой группы), опустив его на несколько минут в воду с температурой 60° С. 2. В горячий поршень вставить шатун 10 так, чтобы стрелка на головке поршня и прилив на шатуне, показанные стрелками на рис. Метка на головке поршня и приливы на шатуне и крышке шатуна, были направлены в одну сторону. Вставить палец 4 с помощью оправки.

3. Вставить на место стопорные кольца 8. Проверить легкость поворота поршня на шатуне. 4. Съемником поршневых колец установить кольца 5 и 6 на поршень. Перед установкой новых колец измерить зазор в замке каждого кольца (см. выше). На кольцах выгравировано слово «ТОР», кольца устанавливать этим словом к головке поршня. Замки поршневых колец расположить равномерно под углом 120° друг к другу. 5. Повернуть коленчатый вал в положение, при котором кривошип первого цилиндра находился бы внизу. 6. Смазать поршни и поршневые кольца моторным маслом. На шатунные болты одеть короткие отрезки резинового шланга, чтобы случайно не повредить зеркало цилиндра. 7. Надеть на поршневые кольца хомут 1 (см. рис. Установка поршня в цилиндр), сжать его, вставив шатун с поршнем в цилиндр, и легкими ударами ручкой 2 молотка задвинуть поршень в цилиндр, при этом хомут 1 должен быть прижат к блоку, иначе можно поломать поршневые кольца.

8. Поршни с шатунами нужно вставлять в цилиндры так, чтобы стрелка на головке поршня и прилив на шатуне, показанные на рис. Метка на головке поршня и приливы на шатуне и крышке шатуна, были направлены в сторону ремня привода распредвала.

После того как поршень вставлен в цилиндр, его нельзя поворачивать. 9. Снять с шатунных болтов обрезки резиновых шлангов. 10. Вставить в соответствии с метками, сделанными при разборке, в нижнюю головку шатуна вкладыш 2 (см. рис. Коленчатый вал и детали шатунно-поршневой группы) так, чтобы фиксирующий выступ вкладыша вошел в выемку головки шатуна. Обильно смазать вкладыш моторным маслом. Продвинуть поршень вниз так, чтобы нижняя головка шатуна села на шейку кривошипа коленчатого вала. 11. Вставить вкладыш 2 в крышку 11 шатуна в соответствии с метками, сделанными при разборке. При этом фиксирующий выступ вкладыша должен войти в выемку крышки. Обильно смазать вкладыши моторным маслом. 12. Установить крышку шатуна на шатунные болты в соответствии с метками, нанесенными при разборке. Прилив на крышке, показанный на рис. Метка на головке поршня и приливы на шатуне и крышке шатуна, должен быть со стороны ремня привода распредвала так же, как и на шатуне. 13. Смазать маслом места прилегания гаек на крышках, завернуть гайки шатунных болтов и равномерно затянуть в два этапа: – 1 этап – момент 30 Н·м (3,0 кгс·м); – 2 этап – затянуть еще на четверть оборота (90°). 14. Провернуть коленчатый вал, чтобы убедиться, что он легко вращается. 15. Измерить щупом осевой зазор шатуна между нижней головкой шатуна и щекой коленчатого вала. Он должен быть в пределах 0,05–0,31 мм. Предельно допустимый зазор 0,37 мм. 16. Таким же образом установить остальные поршни с шатунами.
