ПОРЯДОК ВЫПОЛНЕНИЯ

Коленчатый вал

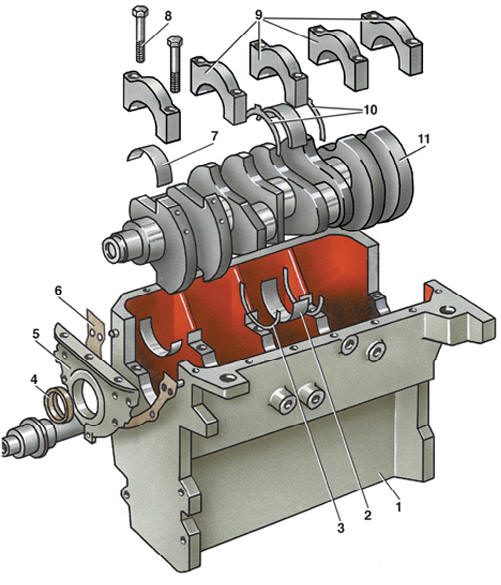

Коленчатый вал и блок цилиндров 1 – блок цилиндров; 2 – верхний вкладыш коренного подшипника; 3 – верхнее упорное полукольцо; 4 – передний сальник коленвала; 5 – масляный насос; 6 – прокладка масляного насоса; 7 – нижний вкладыш коренного подшипника; 8 – болт крепления крышки коренного подшипника; 9 – крышка коренного подшипника; 10 – нижнее упорное полукольцо; 11 – коленчатый вал

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить шатуны от коленчатого вала. Если нужно снять только коленчатый вал, то головку блока и поршни с шатунами можно не снимать. 2. Снять масляный насос (cм. подраздел 2.2.1.11).

3. Снять держатель 3 (см. рис. Блок цилиндров и картер) заднего сальника коленчатого вала (см. подраздел 2.2.1.9).

4. Измерить щупом осевой зазор коленчатого вала между щекой средней шейки коленчатого вала и упорным полукольцом 10 (см. рис. Коленчатый вал и блок цилиндров). Он должен быть в пределах 0,07–0,18 мм. Предельный допустимый зазор 0,20 мм. 5. Отвернуть болты 8 и снять крышки 9 коренных подшипников с вкладышами 10, предварительно пометив их положение. На крышках 9 выбиты номера подшипников, крышка №1 должна находиться со стороны привода распредвала. 6. Снять коленчатый вал 11, вынуть вкладыш 2 из постелей коренных подшипников и упорные полукольца 3, предварительно пометив их положение. Очистить и промыть все детали бензином. Проверка Осмотреть коленчатый вал. На рабочих поверхностях не должно быть сколов, забоин, царапин и т. п. Мелкие царапины можно зашлифовать и заполировать. Измерить шейки коренных и шатунных подшипников. Если они меньше номинальных размеров (коренная шейка – 53,958–53,978 мм, шатунная – 41,955–41,970 мм), их нужно перешлифовать под ремонтный размер. Если на коленчатом валу имеются трещины, его необходимо заменить. Микрометром проверить овальность шатунных шеек. Если овальность превышает 0,017 мм, прошлифовать шейки под ремонтный размер. Проверить биение коленчатого вала по средней коренной шейке. Допустимое биение 0,03 мм; если биение больше, коленвал заменить. Измерить зазор между коренными вкладышами и шейками коленчатого вала. Для этого установить на место вкладыши коренных подшипников, уложив на них коленвал. На шейки коленчатого вала положить отрезки пластмассовой калиброванной проволоки "Plastigage", установить крышки коренных подшипников с установленными в них вкладышами и затянуть моментом 65 Н·м (6,5 кгс·м). Коленвал при этом поворачивать. Снять крышки коренных подшипников и по величине сплющивания проволоки по шкале на упаковке определить величину зазора. Номинальный зазор 0,03–0, 08 мм. Предельно допустимый зазор 0,17 мм. Аналогичным образом измерить зазор между шатунными вкладышами и шейками коленчатого вала. Гайки крепления шатунных крышек затянуть моментом 30 Н·м (3,0 кгс·м). Номинальный зазор 0,03–0,076 мм. Предельно допустимый зазор 0,095 мм. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить вкладыши 2 коренных подшипников в постели так, чтобы выступ вкладыша вошел в выемку постели, а отверстие для подачи масла во вкладыше совпало с отверстием в постели. Обильно смазать вкладыши 2 моторным маслом. 2. Установить упорные полукольца 3. Смазать их моторным маслом. 3. Смазать шейки коленчатого вала моторным маслом и уложить коленвал на постели коренных подшипников. 4. Установить в крышки 9 коренных подшипников вкладыши 7 и упорные полукольца 10 и смазать моторным маслом. 5. Установить крышку 9 среднего коренного подшипника, вставить болты 8, завернуть и затянуть моментом 65 Н·м (6,5 кгс·м). Проверить, свободно ли вращается коленчатый вал. 6. Установить и затянуть крышки остальных подшипников в направлении от центрального подшипника. После установки очередной крышки убедиться, что коленчатый вал вращается свободно. 7. Проверить осевой зазор коленчатого вала.
