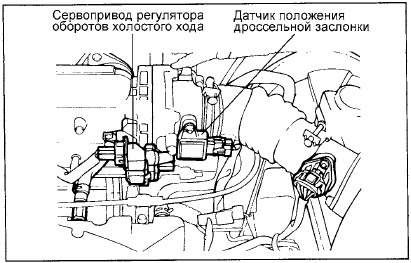

СЕРВОПРИВОД РЕГУЛЯТОРА ОБОРОТОВ ХОЛОСТОГО ХОДА (ISA)
СЕРВОПРИВОД РЕГУЛЯТОРА ОБОРОТОВ ХОЛОСТОГО ХОДА (ISA)

Сервопривод регулятора оборотов холостого хода представляет собой электродвигатель с двумя обмотками, которые включаются отдельными управляющими цепями электронного блока управления двигателем. В зависимости от коэффициента заполнения периода импульса (pulse duty factor) разность магнитных сил двух обмоток будет поворачивать вал электродвигателя на определенный угол, таким образом изменяя проходное сечение байпасного канала. Байпасный канал расположен в корпусе дроссельной заслонки параллельно каналу дроссельной заслонки в месте, где установлен сервопривод регулятора оборотов холостого хода.

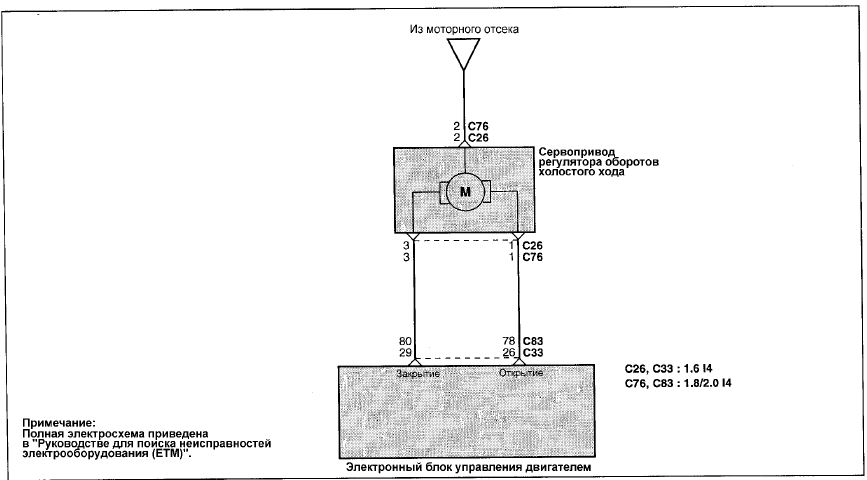

ЭЛЕКТРОСХЕМА - СЕРВОПРИВОД РЕГУЛЯТОРА ОБОРОТОВ ХОЛОСТОГО ХОДА (ISA)

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ Обрыв или короткое замыкание в цепи сервопривода регулятора оборотов холостого хода может быть обнаружено сразу после включения зажигания.

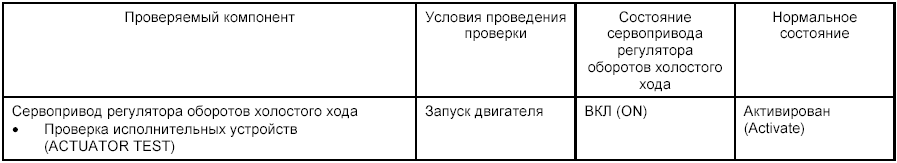

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

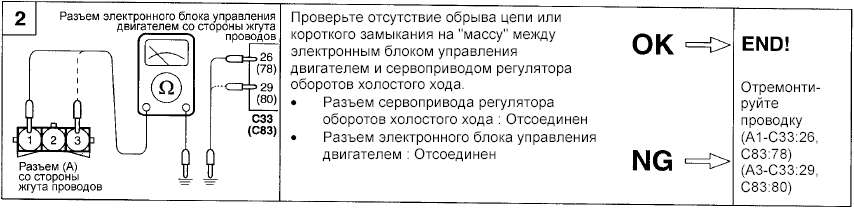

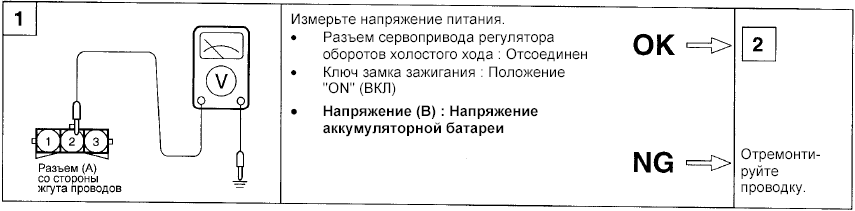

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА СЕРВОПРИВОДА РЕГУЛЯТОРА ОБОРОТОВ ХОЛОСТОГО ХОДА ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

ПРОВЕРКА СЕРВОПРИВОДА РЕГУЛЯТОРА ОБОРОТОВ ХОЛОСТОГО ХОДА ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ МЕЖДУ ВЫВОДАМИ РАЗЪЕМА (СОПРОТИВЛЕНИЯ ОБМОТОК)

1. Отсоедините разъем сервопривода регулятора оборотов холостого хода.

2. Измерьте сопротивление между выводами.

Номинальное значение Выводы 1 и 2 : 10,5 – 14,0 Ом Выводы 2 и 3 : 10,0 - 12,5 Ом (при 20 °С) 3. Надежно подсоедините разъем сервопривода регулятора оборотов холостого хода.
