РАЗВАЛ КОЛЕС (CAMBER)

Развал передних колес обеспечивается геометрией передней подвески (взаимным положением поворотного кулака и передней стойки подвески) т.е. отрегулирован на заводе-изготовителе и не подлежат регулировке в процессе эксплуатации.

Развал колес : 0° ± 30'

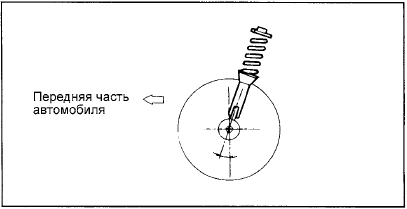

ПРОДОЛЬНЫЙ НАКЛОН ОСИ ПОВОРОТА (CASTER)

Продольный наклон оси поворота отрегулирован на заводеизготовителе и не подлежат

Продольный наклон оси поворота отрегулирован на заводеизготовителе и не подлежат регулировке в процессе эксплуатации. Если продольный наклон оси поворота не соответствует номинальному значению, то замените деформированные либо поврежденные детали подвески.

Продольный наклон оси поворота: 2°49' ± 30'

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

1. Изношенные или поврежденные детали передней подвески должны быть заменены до проверки углов установки колес.

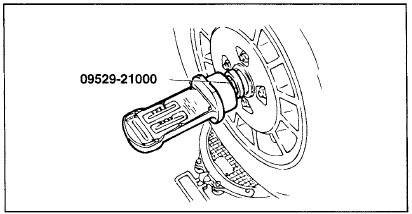

2. Для измерений углов установки колес применяется специальное приспособление (09529-21000).

3. Продольный наклон оси поворота и развал колес отрегулированы на заводе-изготовителе и не подлежат регулировке в процессе эксплуатации.

4. Если продольный наклон оси поворота и развал колес не соответствуют номинальному значению, то замените деформированные либо поврежденные детали подвески.

5. Разница в углах установки (продольный наклон оси поворота и развал колес) между правым и левым колесом должна быть в пределах 0°±30'.
