ПРУЖИНЫ КЛАПАНОВ

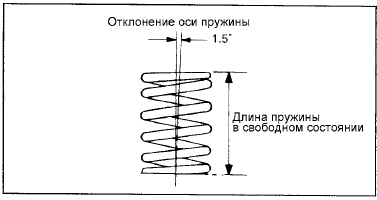

1. Проверьте длину каждой пружины клапана в свободном состоянии. Если длина пружины меньше предельно допустимого значения, то замените пружину клапана.

2. С помощью угольника проверьте отклонение оси каждой пружины от перпендикуляра к опорной поверхности (неперпендикулярность). Если неперпендикулярность больше предельно допустимого значения, замените пружину клапана.

Пружина клапана [Номинальное значение] Длина пружины в свободном состоянии :

Пружина клапана [Номинальное значение] Длина пружины в свободном состоянии : 44,00 мм Длина пружины под нагрузкой 216 Н : 35,00 мм Длина пружины под нагрузкой 451 Н : 27,20 мм Отклонение оси пружины (неперпендикулярность) : 1,5° или меньше [Предельно допустимое значение] Длина пружины в свободном состоянии : 43,00 мм Отклонение оси пружины (неперпендикулярность) : 4°

НАПРАВЛЯЮЩИЕ ВТУЛКИ КЛАПАНОВ

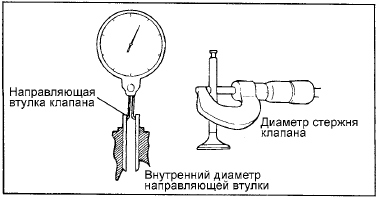

Проверьте зазор между направляющей втулкой клапана и стержнем клапана (в нескольких точках по длине). Если зазор больше предельно допустимого значения, то замените направляющую втулку клапана втулкой следующего ремонтного размера.

Зазор между направляющей втулкой и стержнем клапана :

Зазор между направляющей втулкой и стержнем клапана :

[Номинальное значение] Впускной клапан : 0,03 - 0,06 мм Выпускной клапан : 0,05 - 0,08 мм [Предельно допустимое значение] Впускной клапан : 0,10 мм Выпускной клапан : 0,15 мм
