Hyundai Elantra: Проверка проводки - Общие сведения - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Проверка проводки

1. Проверьте надежность посадки выводов разъемов.

1. Проверьте надежность посадки выводов разъемов.

2. Проверьте выводы разъемов и провода на отсутствие следов коррозии от воздействия электролита аккумуляторной батареи и т.п.

3. Проверьте выводы разъемов и провода на отсутствие обрыва цепи.

4. Проверьте покрытие и изоляцию проводов на отсутствие повреждений, трещин (порезов) и ухудшения состояния.

5. Проверьте проводящие части выводов разъемов на отсутствие контакта с какими-либо металлическими деталями (кузовом автомобиля и другими деталями).

6. Проверьте соединенные с "массой" детали и убедитесь в наличии надежного замыкания цепи между соединительным болтом и кузовом автомобиля.

7. Проверьте правильность прокладки и подсоединения проводки.

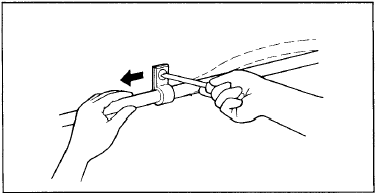

8. Проверьте, что проводка закреплена зажимами для предотвращения контакта с острыми выступами кузова автомобиля и т.п. или нагревающимися деталями (выпускной коллектор и т.п.).

9. Проверьте, что проводка надежно закреплена зажимами и находится на достаточном расстоянии от шкива вентилятора, ремня привода вентилятора и других вращающихся или движущихся деталей.

10. Проверьте, что проводка закреплена с некоторой слабиной в пределах, позволяющих ей вибрировать между закрепленными и движущимися деталями (например, кузовом автомобиля и двигателем).
