Audi A3: Привод переключения передач - Ручная коробка переключения передач - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Привод переключения передач

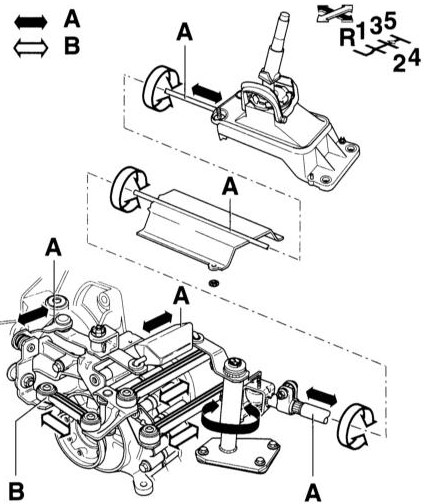

переключения передач. Двигатели 1.6 л А – тяги переключения В – тяга выбора Тяговый привод переключения передач. Двигатели 1.6 л А – тяги переключения В – тяга выбора передачи Стрелка А переключение передачи Стрелка В перемещение выбора передачи

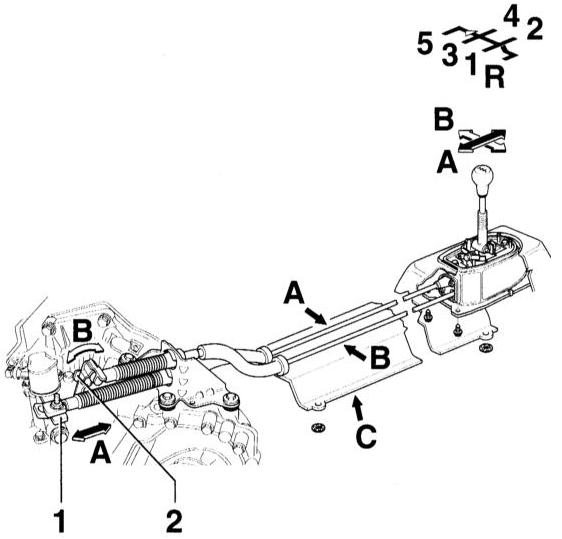

переключения передач. Двигатели 1.8 л А – тяги переключения В – тяга выбора Тросовый привод переключения передач. Двигатели 1.8 л А – тяги переключения В – тяга выбора передачи С – теплозащитный экран системы выпуска Снимается перед снятием привода переключения 1 – рычаг переключения передач 2 – направляющий рычаг с захватом/тросом Стрелка А переключение передачи Стрелка В перемещение выбора передачи

При включении передачи следует делать различие между поперечным перемещением (выбор передачи) рычага переключения в нейтральное положение и собственно переключением передачи. Оба перемещения у автомобиля с двигателем 1.6 л передаются на РКПП через тяги.

У моделей с двигателями 1.8 л для передачи перемещений рычага переключений передач вместо тяг имеются два троса. После снятия РКПП или разборки привода переключения его необходимо вновь отрегулировать.

ВНИМАНИЕ

Все опоры и поверхности трения смазать смазкой AUDI G 052 142 A

2. Все опоры и поверхности трения смазать смазкой AUDI G 052 142 A2.
