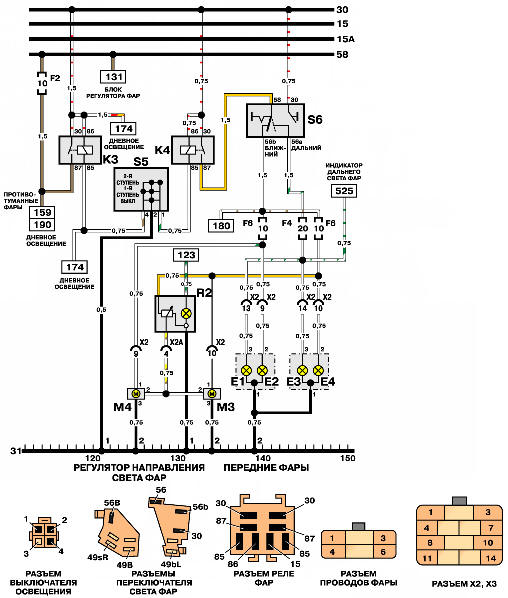

ОБЩИЕ СВЕДЕНИЯ.

Е1 Лампа дальнего света (левая фара).

Е2 Лампа ближнего света (левая фара).

ЕЗ Лампа дальнего света (правая фара).

Е4 Лампа ближнего света (правая фара).

КЗ Реле включения освещения.

К4 Реле включения фар.

М4 Электродвигатель регулятора левой фары.

М5 Электродвигатель регулятора правой фары.

R2 Блок управления регулятора фар (направление светового пучка).

S5 Правый выключатель.

S6 Переключатель света фар

Приборы освещения
Приборы освещения
