Daewoo Nexia: Противотуманные передние фары и задние фонари - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Противотуманные передние фары и задние фонари

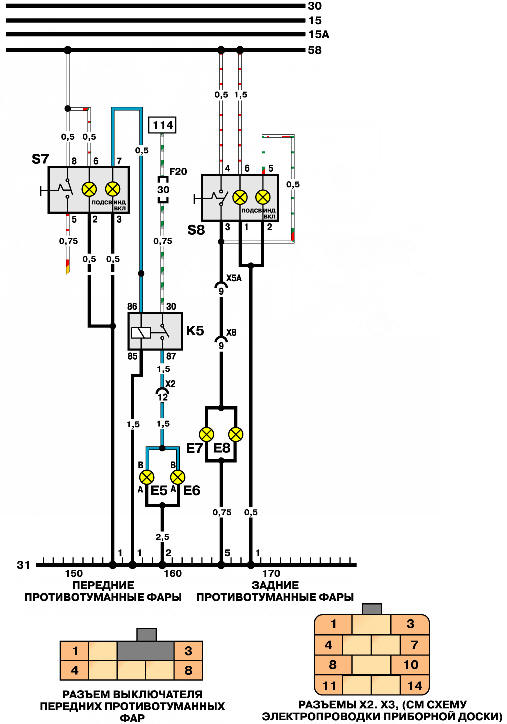

ОБЩИЕ СВЕДЕНИЯ.

Е5 Противотуманная передняя фара (левая).

Е6 Противотуманная передняя фара (правая).

Е7 Противотуманный задний фонарь (левый).

Е8 Противотуманный задний фонарь (правый).

К5 Реле противотуманных фар.

57 Выключатель противотуманных передний фар.

58 Выключатель противотуманных задних фонарей

Противотуманные передние фары и задние фонари
Противотуманные передние фары и задние фонари
