Hyundai Elantra: Поршень и шатун - разборка - Двигатель -Механическая часть (DOHC 1.8L/2.0L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Поршень и шатун - разборка

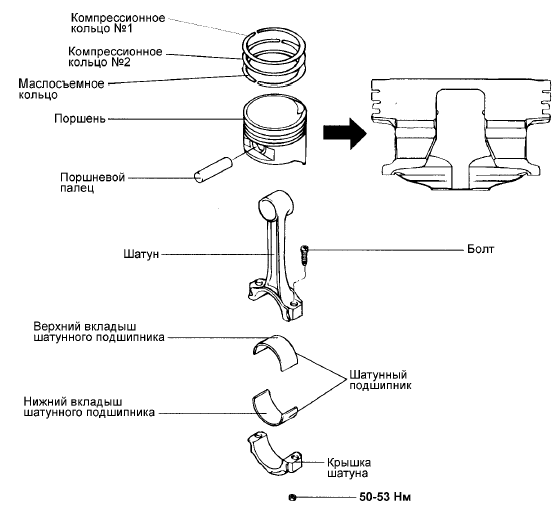

ПОРШЕНЬ И ШАТУН
ПОРШЕНЬ И ШАТУН

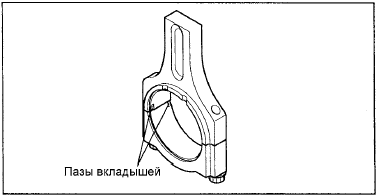

КРЫШКА ШАТУНА

ВНИМАНИЕ

Расположите снятые детали (шатуны, крышки шатунов, вкладыши шатунных подшипников) в порядке их соответствия номерам цилиндров, чтобы обеспечить последующую правильную сборку.

1. Отверните болты крепления крышки шатуна, затем снимите крышку шатуна и нижний вкладыш шатунного подшипника.

2. Вытолкните поршень и шатун в сборе из блока цилиндров в направлении к поверхности

2. Вытолкните поршень и шатун в сборе из блока цилиндров в направлении к поверхности под прокладку головки цилиндров.

    Маховик (МКПП) или пластина привода гидротрансформатора (АКПП)
    МАХОВИК (МКПП) ИЛИ ПЛАСТИНА ПРИВОДА ГИДРОТРАНСФОРМАТОРА (АКПП) РАЗБОРКА 1. Снимите коробку передач и сцепление. 2. Снимите маховик. ПРОВЕРКА 1. Проверьте состояние поверхности контакта м ...

    Разборка и сборка узла поршня и шатуна (снятие и установка поршневого пальца)
    1. С помощью специальных инструментов (09234-33001 и 09234-33002) выполните разборку и сборку узла поршня и шатуна. 2. Поршневой палец запрессован в верхнюю головку шатуна, и поршень скользит по ...
