ОБЩИЕ СВЕДЕНИЯ

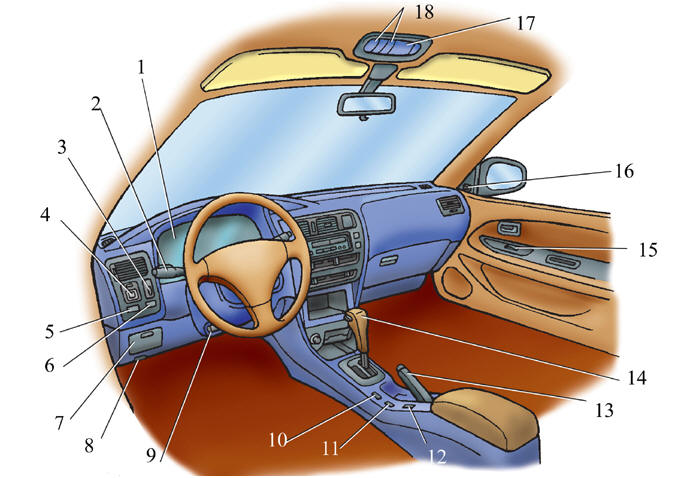

Панель управления, общий вид (для автомобилей с левосторонним управлением)
Панель управления, общий вид (для автомобилей с левосторонним управлением)
1. Комбинация приборов
2. Переключатель света фар и указателей поворота
3. Цифровой регулятор уровня подсветки шкалы приборов
4. Регулятор электропривода зеркалазаднего вида
5. Переключатель задних противотуманных фонарей
6. Переключатель электропривода замка двери или переключатель блокировки межосевого дифференциала
7. Ящик для мелочей
8. Рычаг замка капота
9. Фиксатор для регулирования угла наклона рулевой колонки
10. Переключатель лектроподогрева сидений
11. Корректор пучка света фар
12. Переключатель очистителя фар
13. Рычаг ручного тормоза
14. Рычаг управления механической КП или селектор автоматической трансмисси
15. Переключатель теклоподъемника
16. Рукоятка управления зеркалом заднего вида
17. Плафон индивидуального освещения
18. Переключатели электропривода люка

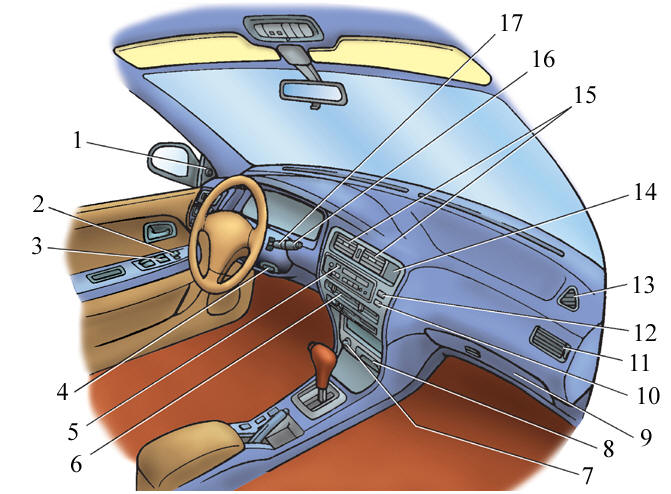

Панель управления, общий вид (для автомобилей с кузовом 3-дверный хэтчбек)
Панель управления, общий вид (для автомобилей с кузовом 3-дверный хэтчбек)
1. Рукоятка управления зеркалом заднего вида
2. Переключатель электропривода дверного замка
3. Переключатель стеклоподъемника
4. Замок зажигания
5. Магнитола
6. Панель управления отопителем и кондиционером
7. Прикуриватель
8. Пепельница
9. Перчаточный ящик
10. Переключатель обогрева заднего стекла
11. Сопло обдува бокового стекла
12. Переключатель аварийной сигнализации
13. Сопло обогрева краев ветрового стекла
14. Часы
15. Центральные вентиляционные сопла
16. Переключатель омывателя и очистителя заднего стекла
17. Переключатель омывателя и очистителя ветрового стеклам

1. Рукоятка управления зеркалом заднего вида
1. Рукоятка управления зеркалом заднего вида
2. Переключатель электропривода дверного замка
3. Переключатель стеклоподъемника
4. Замок зажигания
5. Магнитола
6. Панель управления отопителем и кондиционером
7. Прикуриватель
8. Пепельница
9. Перчаточный ящик
10. Переключатель обогрева заднего стекла
11. Сопло обдува бокового стекла
12. Переключатель аварийной сигнализации
13. Сопло обогрева краев ветрового стекла
14. Часы
15. Центральные вентиляционные сопла
16. Переключатель омывателя и очистителя заднего стекла
17. Переключатель омывателя и очистителя ветрового стеклам

1. Рукоятка управления зеркалом заднего вида
1. Рукоятка управления зеркалом заднего вида
2. Переключатель электропривода дверного замка
3. Переключатель стеклоподъемника
4. Замок зажигания
5. Магнитола
6. Панель управления отопителем и кондиционером
7. Прикуриватель
8. Пепельница
9. Перчаточный ящик
10. Переключатель обогрева заднего стекла
11. Сопло обдува бокового стекла
12. Переключатель аварийной сигнализации
13. Сопло обогрева краев ветрового стекла
14. Часы
15. Центральные вентиляционные сопла
16. Переключатель омывателя и очистителя заднего стекла
17. Переключатель омывателя и очистителя ветрового стеклам

1. Рукоятка управления зеркалом заднего вида
1. Рукоятка управления зеркалом заднего вида
2. Переключатель стеклоподъемника
3. Рычаг управления механической КП или селектор автоматической трансмиссии
4. Корректор пучка света фар
5. Ручной тормоз
6. Замок зажигания
7. Рычаг замка капота
8. Ящик для мелочей
9. Переключатель электропривода замка двери
10. Переключатель задних противотуманных фонарей
11. Регулятор электропривода зеркала заднего вида
12. Цифровой регулятор уровня подсветки шкалы приборов
13. Переключатель света фар и указателей поворота
14. Комбинация приборов
15. лафон индивидуального освещения
16. Переключатели электропривода люка

1. Рукоятка управления зеркалом заднего вида
1. Рукоятка управления зеркалом заднего вида
2. Переключатель стеклоподъемника
3. Корректор пучка света фар
4. Рычаг управления механической КП или селектор автоматической трансмиссии
5. Ручной тормоз
6. Замок зажигания
7. Рычаг замка капота
8. Ящик для мелочей
9. Переключатель электропривода замка двери
10. Переключатель задних противотуманных фонарей
11. Регулятор электропривода зеркала заднего вида
12. Цифровой регулятор уровня подсветки шкалы приборов
13. Переключатель света фар и указателей поворота
14. Комбинация приборов
15. лафон индивидуального освещения
16. Переключатели электропривода люка

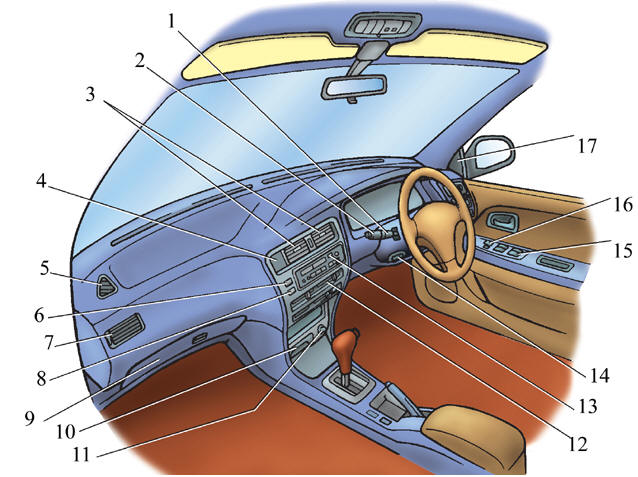

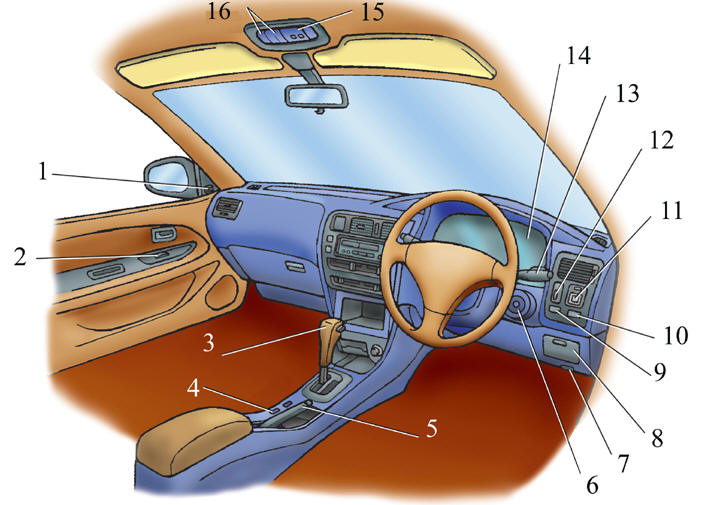

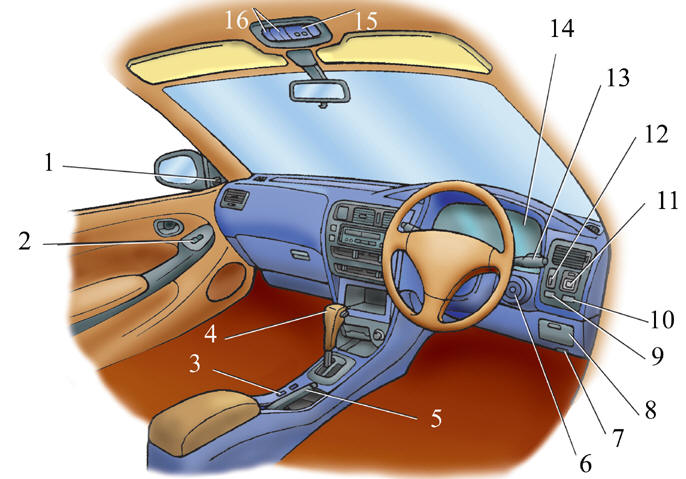

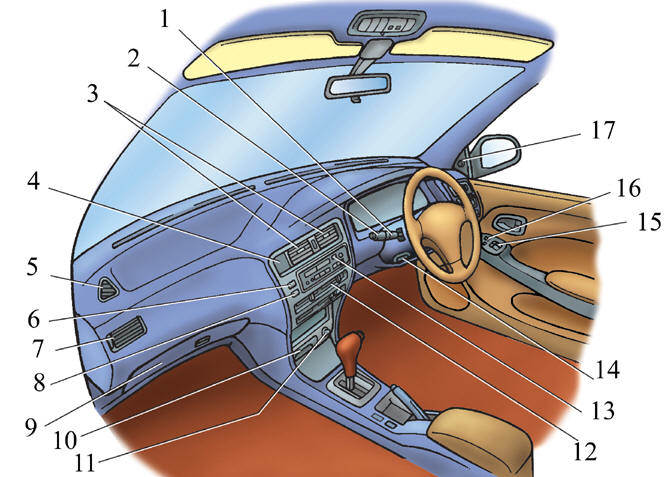

Панель управления, общий вид (для автомобилей с правосторонним управлением)
Панель управления, общий вид (для автомобилей с правосторонним управлением)
1. Переключатель омывателя и очистителя ветрового стекла
2. Переключатель омывателя и очистителя заднего стекла
3. Центральные вентиляционные каналы
4. Часы
5. Сопло дополнительного обогрева заднего стекла
6. Переключатель аварийной сигнализации
7. Сопло бокового обдува
8. Переключатель обогрева заднего стекла
9. Перчаточный ящик
10. Пепельница
11. Прикуриватель
12. Панель управления отопителем и кондиционером
13. Магнитола
14. Фиксатор для регулирования угла наклона рулевой колонки
15. Переключатель стеклоподъемника
16. Переключатель электропривода дверного замка
17. Рукоятка управления зеркалом заднего вида

1. Переключатель омывателя и очистителя ветрового стекла
1. Переключатель омывателя и очистителя ветрового стекла
2. Переключатель омывателя и очистителя заднего стекла
3. Центральные вентиляционные каналы
4. Часы
5. Сопло дополнительного обогрева заднего стекла
6. Переключатель аварийной сигнализации
7. Сопло бокового обдува
8. Переключатель обогрева заднего стекла
9. Перчаточный ящик
10. Пепельница
11. Прикуриватель
12. Панель управления отопителем и кондиционером
13. Магнитола
14. Фиксатор для регулирования угла наклона рулевой колонки
15. Переключатель стеклоподъемника
16. Переключатель электропривода дверного замка
17. Рукоятка управления зеркалом заднего вида
