Toyota Corolla: Система управления двигателем - Электросхемы - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Система управления двигателем

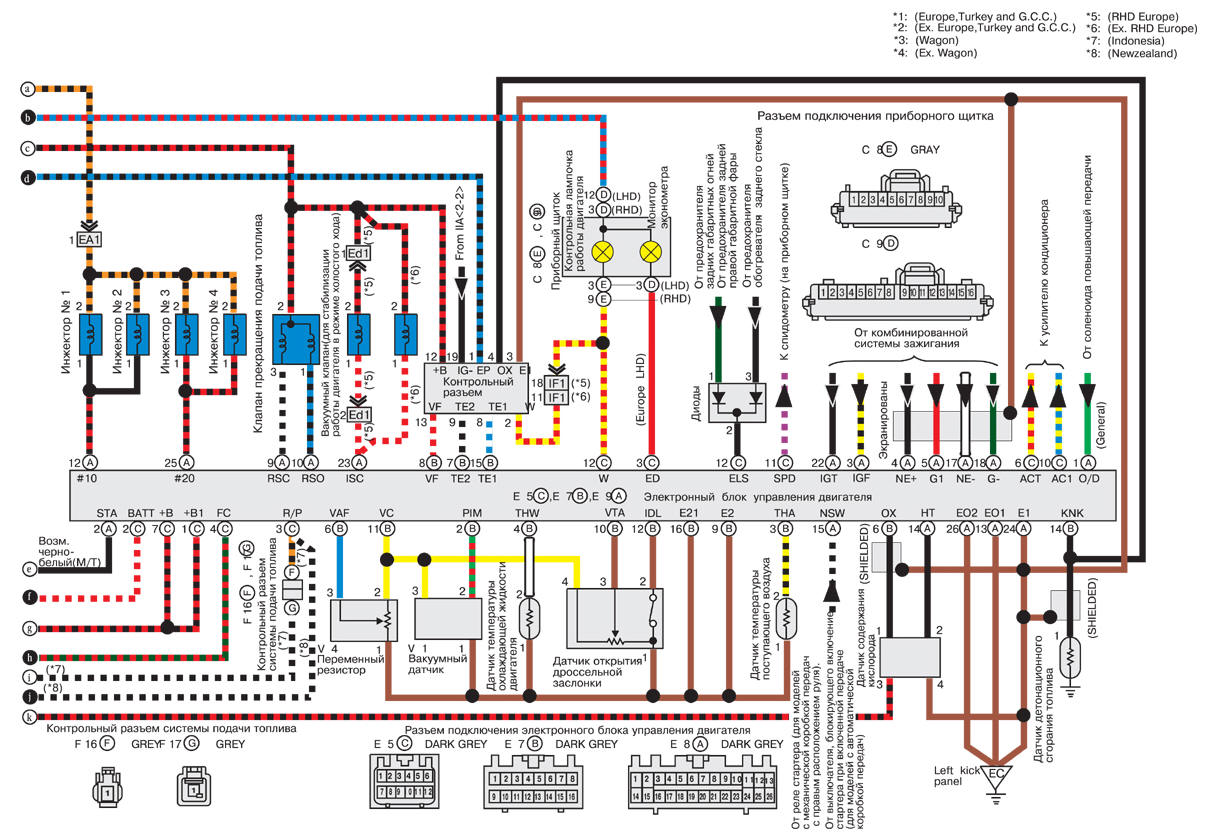

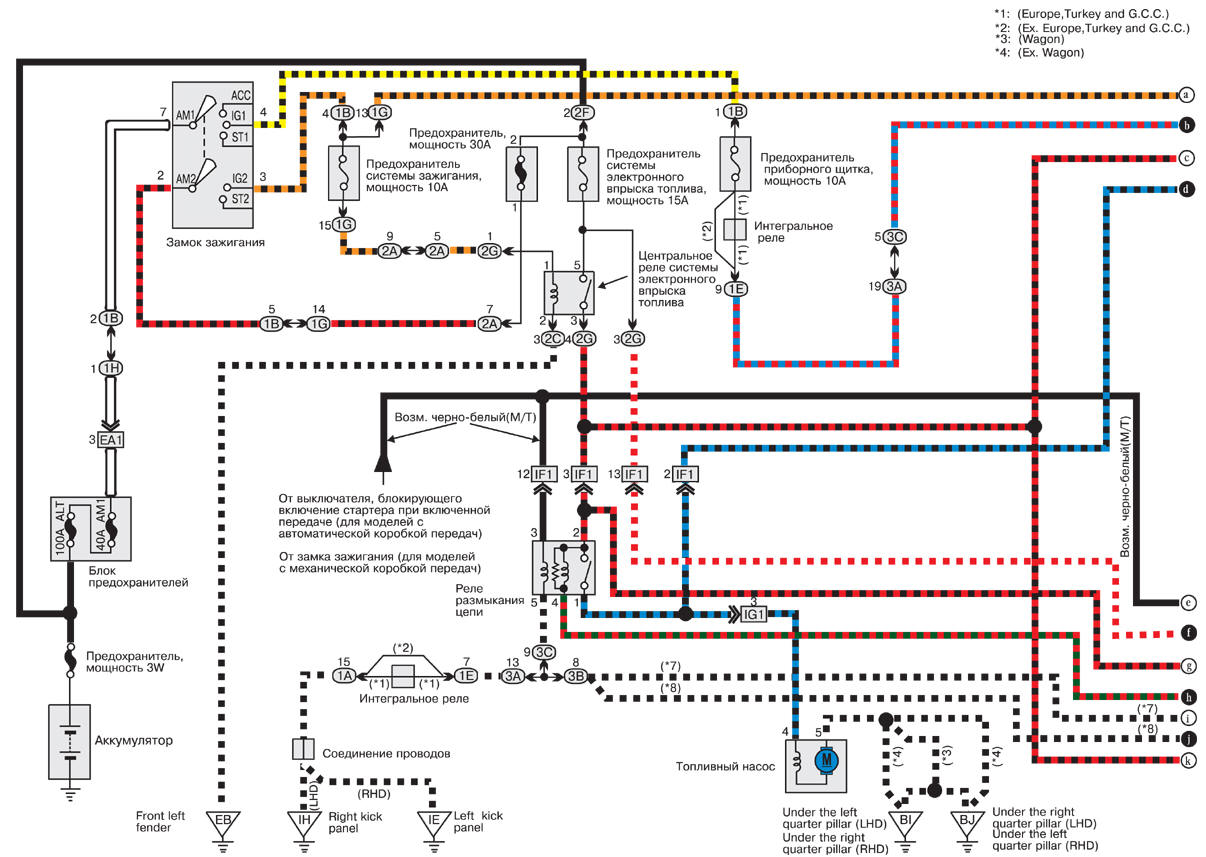

Система управления двигателем
Система управления двигателем

Система управления двигателем
Система управления двигателем

    Система зажигания
    Система зажигания ...

    Система управления двигателем 4Е
    Система управления двигателем 4Е ...
