ОБЩИЕ СВЕДЕНИЯ

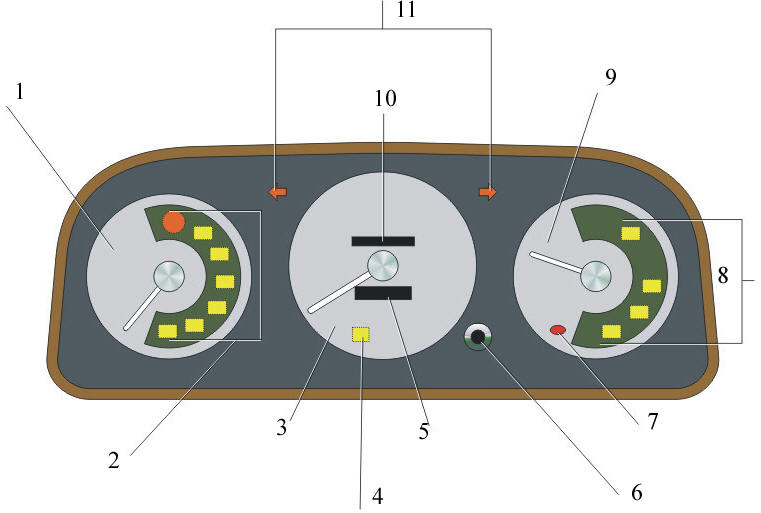

Комбинация приборов для автомобилей с левосторонним управлением (Тип А)
Комбинация приборов для автомобилей с левосторонним управлением (Тип А)
1. Указатель температуры охлаждающей жидкости
2. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
3. Спидометр
4. Мнемонический световой указатель
5. Счетчик пройденного пути за сутки
6. Рукоятка сброса километража единичной поездки
7. Контрольная лампа резерва топлива
8. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
9. Указатель уровня топлива
10. Счетчик суммарного пройденного пути
11. Повторители указателей поворота

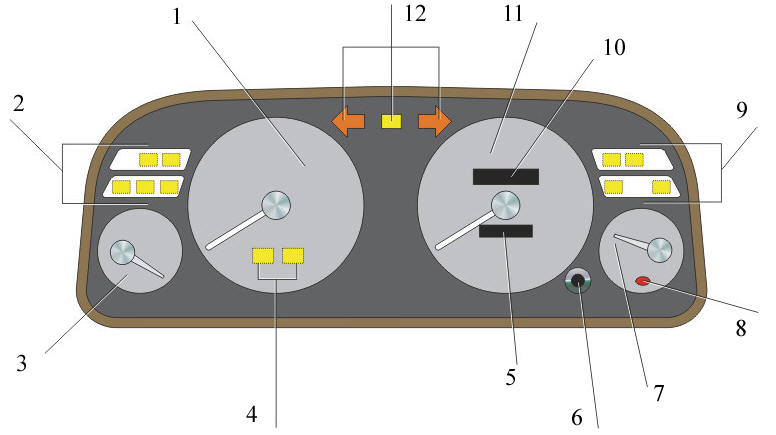

Комбинация приборов для автомобилей с левосторонним управлением (Тип В)
Комбинация приборов для автомобилей с левосторонним управлением (Тип В)
1. Тахометр
2. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
3. Указатель температуры охлаждающей жидкости
4. Контрольные лампы световых указателей
5. Счетчик пройденного пути за сутки
6. Рукоятка сброса километража единичной поездки
7. Указатель уровня топлива
8. Контрольная лампа резерва топлива
9. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
10. Счетчик суммарного пройденного пути
11. Спидометр
12. Повторители указателя поворота и аварийной сигнализации

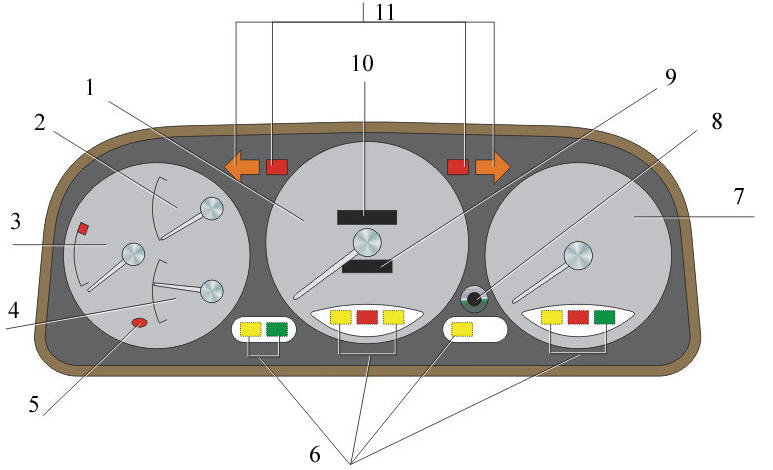

Комбинация приборов для автомобилей с левосторонним управлением (Тип С)
Комбинация приборов для автомобилей с левосторонним управлением (Тип С)
1. Спидометр
2. Вольтметр
3. Указатель температуры охлаждающей жидкости
4. Указатель уровня топлива
5. Контрольная лампа резерва топлива
6. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
7. Тахометр
8. Рукоятка сброса километража единичной поездки
9. Счетчик пройденного пути за сутки
10. Счетчик суммарного пройденного пути
11. Повторители указателя поворота и аварийной сигнализации

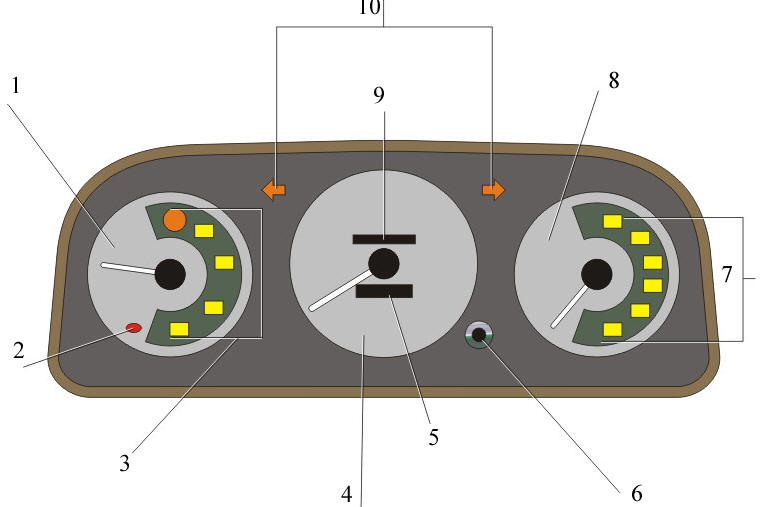

Комбинация приборов для автомобилей с правосторонним управлением (Тип А)
Комбинация приборов для автомобилей с правосторонним управлением (Тип А)
1. Указатель уровня топлива
2. Контрольная лампа резерва топлива
3. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
4. Спидометр
5. Счетчик пройденного пути за сутки
6. Рукоятка сброса километража единичной поездки
7. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
8. Указатель температуры охлаждающей жидкости
9. Счетчик суммарного пройденного пути
10. Повторители указателей поворота

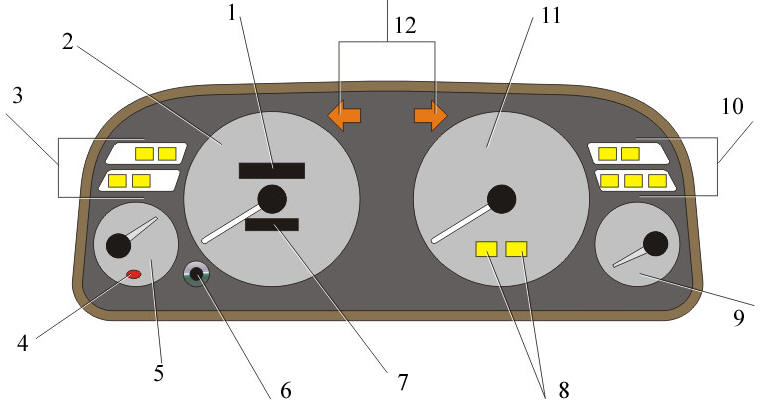

Комбинация приборов для автомобилей с правосторонним управлением (Тип В)
Комбинация приборов для автомобилей с правосторонним управлением (Тип В)
1. Спидометр
2. Счетчик суммарного пройденного пути
3. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
4. Контрольная лампа резерва топлива
5. Указатель уровня топлива
6. Рукоятка сброса километража единичной поездки
7. Счетчик пройденного пути за сутки
8. Контрольные лампы световых указателей
9. Указатель температуры охлаждающей жидкости
10. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
11. Тахометр
12. Повторители указателя поворота и аварийной сигнализации

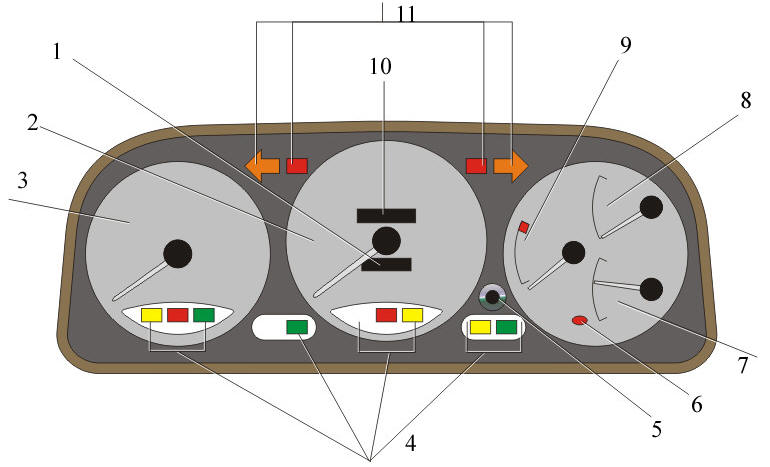

Комбинация приборов для автомобилей с правосторонним управлением (Тип С)
Комбинация приборов для автомобилей с правосторонним управлением (Тип С)
1. Счетчик пройденного пути за сутки
2. Спидометр
3. Тахометр
4. Мнемонические световые указатели, сигнализирующие о состоянии различных систем автомобиля
5. Рукоятка сброса километража единичной поездки
6. Контрольная лампа резерва топлива
7. Указатель уровня топлива
8. Вольтметр
9. Указатель температуры охлаждающей жидкости
10. Счетчик суммарного пройденного пути
11. Повторители указателя поворота и аварийной сигнализации

Световые указатели комбинации приборов

ОБЩИЕ СВЕДЕНИЯ

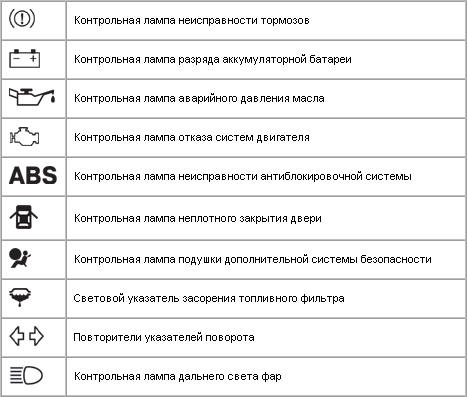

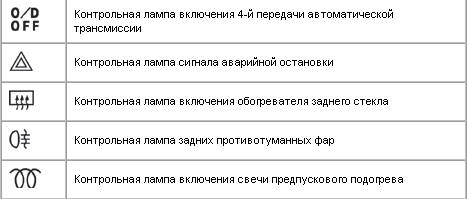

Обозначение символов световых указателей комбинации приборов
