Hyundai Elantra: Общая информация - Вал привода колеса и мост - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Общая информация

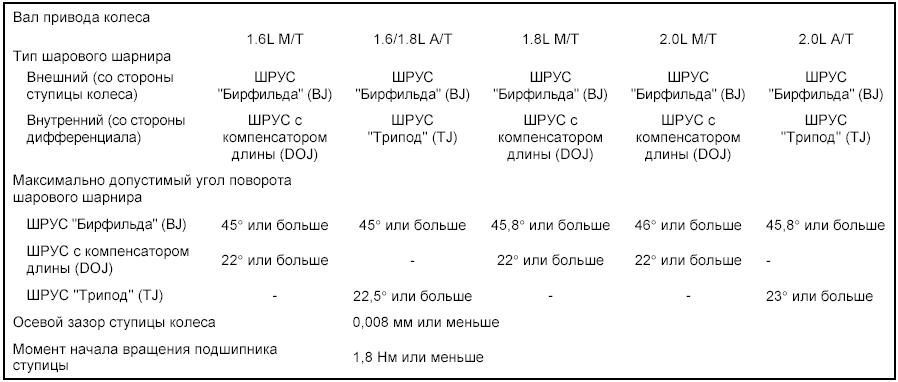

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИМЕЧАНИЕ M/T – модели с механической КПП.

A/T – модели с автоматической КПП.

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ


МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ВНИМАНИЕ После снятия замените самоконтрящиеся гайки новыми.

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент (Номер и наименование) Рисунок Назначение
09495-33000 Съемник подшипника Снятие внутренней обоймы подшипника со ступицы колеса. Снятие внутренней обоймы подшипника со ступицы колеса.
09495-33100 Оправка для снятия и установки центрального подшипника. 1. Снятие подшипника ступицы колеса из поворотного кулака. 1. Снятие подшипника ступицы колеса из поворотного кулака.

(Использовать вместе с 09517-29000) 2. Установка ступицы колеса на поворотный кулак.

09517-21500 Оправка для снятия и установки ступицы переднего колеса 1. Снятие и установка ступицы переднего колеса. 1. Снятие и установка ступицы переднего колеса.

(Использовать вместе с 09517-29000) 2. Измерение предварительного натяга подшипника ступицы переднего колеса. (Использовать вместе с 09532-11600)

09517-29000 Подставка для поворотного кулака 1. Снятие ступицы переднего колеса с поворотного кулака. 1. Снятие ступицы переднего колеса с поворотного кулака.

(Использовать вместе с 09517-21500) 2. Снятие наружной обоймы подшипника ступицы переднего колеса с поворотного кулака.

(Использовать вместе с 09495-33100)

09532-11600 Переходник для измерения предварительного натяга (инструментальная головка) Измерение предварительного натяга подшипника ступицы переднего колеса. Измерение предварительного натяга подшипника ступицы переднего колеса.

(Использовать вместе с 09517-21500)

09532-31200А Оправка для установки сальника Установка подшипника ступицы переднего колеса в поворотный кулак. Установка подшипника ступицы переднего колеса в поворотный кулак.
09568-34000 Съемник шаровых шарниров Отсоединение шарового шарнира наконечника рулевой тяги и шаровой опоры Отсоединение шарового шарнира наконечника рулевой тяги и шаровой опоры нижнего рычага передней подвески от поворотного кулака.

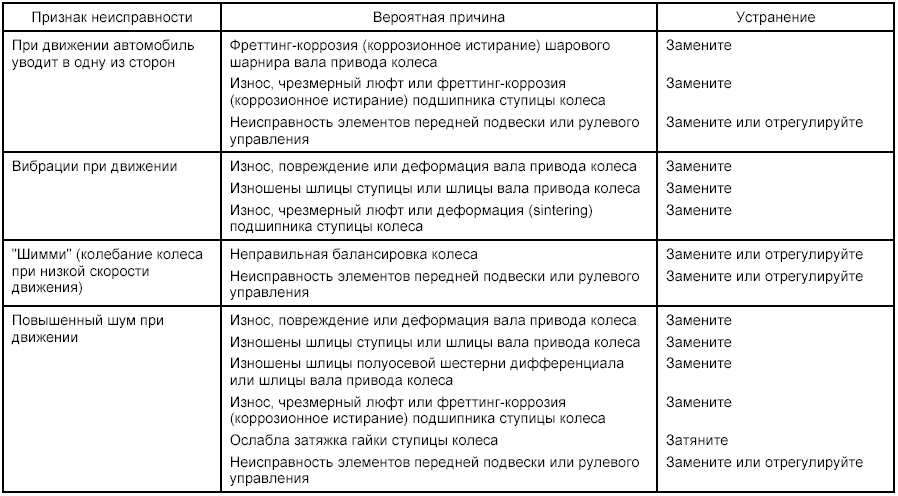

ПОИСК НЕИСПРАВНОСТЕЙ


ПОИСК НЕИСПРАВНОСТЕЙ

    Вал привода переднего колеса - снятие
    ВАЛ ПРИВОДА ПЕРЕДНЕГО КОЛЕСА - ДЕТАЛИ СНЯТИЕ 1. Поднимите автомобиль и снимите переднее колесо. 2. Снимите шплинт и отверните гайку крепления вала привода колеса к ступице колеса. 3. Слейте ...
