Audi A3: Обозначения на электрических схемах - Электросхемы - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Обозначения на электрических схемах

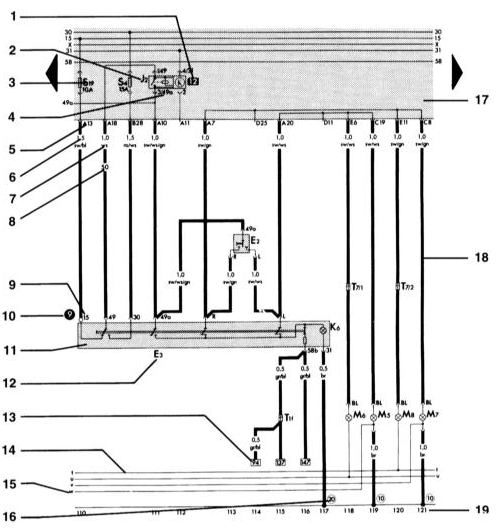

место реле на плате реле. 2 – обозначение реле/прибора управления на плате реле 1 – № реле Обозначает место реле на плате реле. 2 – обозначение реле/прибора управления на плате реле В легенде указано, как называется элемент. 3 – обозначение предохранителя Например, предохранитель № 19 (10 А) на держателе предохранителя. 4 – обозначение штекерного соединения на плате реле Например, контакт 3/49а: 3 контакт 3 на месте 12 платы реле 49а контакт 49а на реле/приборе управления. 5 – обозначение штекерного соединения на плате реле Например, А13 – многоконтактный разъем А, контакт

13. 6 – сечение провода, мм2 7 – цвет провода Сокращения приведены на с.

289. 8 – выдавленный номер на белом проводе Облегчает идентификацию при большом числе белых проводов одного жгута. 9 – обозначение присоединительной клеммы С обозначение клеммы, которое можно найти на оригинальной части.

10 – точка измерения алгоритма поиска неисправностей Число в черном круге указывает на рисунок или на алгоритм поиска неисправностей AUDI. 11 – обозначение выключателя аварийной сигнализации 12 – обозначение элемента В легенде указано, как называется элемент. 13 – указание на наличие продолжения провода Число в квадрате указывает координату продолжения. 14 – внутренняя связь (тонкий штрих) Эта соединение не существует как провод. 15 – указание на наличие продолжения внутреннего соединения Буква означает, где продолжается соединение в ближайшем элементе цепи. 16 – обозначение точки массы В легенде указано положение точки массы в автомобиле. 17 – плата реле с держателем предохранителя 18 – кабель 19 – координата цепи

    Пояснительные замечания к схемам электрических соединений
    2 полоса массы, КПП – кузов 10 точка массы в водосборном отсеке 11 точка массы в ящике аккумуляторной батареи 12 точка массы, в двигательном отсеке слева 42 точка массы около рулевой колонки 43 т ...

    Соединения массы (только для стран c холодным климатом)
    Соединения массы (только для стран c холодным климатом) ...
