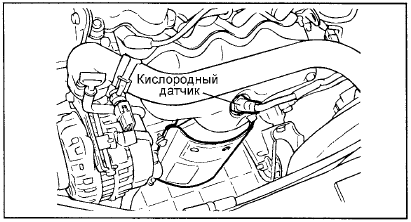

КИСЛОРОДНЫЙ ДАТЧИК С ПОДОГРЕВАТЕЛЕМ (HO2S)
КИСЛОРОДНЫЙ ДАТЧИК С ПОДОГРЕВАТЕЛЕМ (HO2S)

Кислородный датчик определяет концентрацию кислорода в отработавших газах и соответственно изменяет напряжение сигнала, который поступает в электронный блок управления двигателем. Если состав воздушно-топливной смеси богаче стехиометрического отношения (т.е. если концентрация кислорода в отработавших газах маленькая), то напряжение сигнала датчика примерно 800 мВ. Если воздушно-топливная смесь беднее стехиометрического отношения (т.е. если концентрация кислорода в отработавших газах большая), то напряжение сигнала датчика примерно 100 мВ. На основе этого сигнала электронный блок управления двигателем регулирует подачу топлива так, чтобы состав воздушно-топливной смеси был как можно ближе к стехиометрическому отношению.

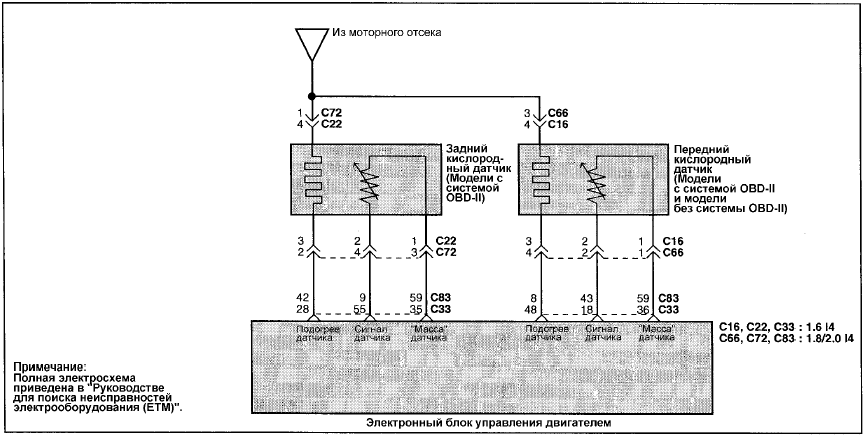

ЭЛЕКТРОСХЕМА - КИСЛОРОДНЫЙ ДАТЧИК С ПОДОГРЕВАТЕЛЕМ (HO2S)

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

1. Если кислородный датчик неисправен, то в отработавших газах будет повышенное содержание токсичных веществ.

2. Если сигнал кислородного датчика (выходное напряжение) отличается от номинального значения, после того как проверка показала исправность датчика, то причина неисправности в компонентах системы управления составом воздушно-топливной смеси:

• Неисправность форсунки • Воздух поступает во впускной коллектор через поврежденную прокладку • Неисправность датчика абсолютного давления во впускном коллекторе (MAP), электромагнитного клапана продувки адсорбера и датчика температуры охлаждающей жидкости.

• Плохой контакт или неправильное подсоединение разъемов.

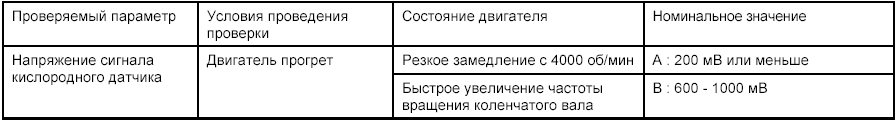

ПРОВЕРКА С ПОМОЩЬЮ ВОЛЬТМЕТРА ИЛИ ТЕСТЕРА HI-SCAN (PRO)

ПРИМЕЧАНИЕ

Если резко отпустить педаль акселератора, когда двигатель работает на режиме 4000 об/мин, то на короткий промежуток времени выключится подача топлива и при считывании данных тестер HI-SCAN (Pro) будет показывать напряжение сигнала кислородного датчика 200 мВ или ниже.

Если резко нажать на педаль акселератора, то воздушно-топливная смесь будет обогащаться и тестер покажет напряжение сигнала кислородного датчика 600 - 1000 мВ.

Если двигатель работает на холостом ходу, то напряжение сигнала кислородного датчика будет колебаться в пределах между 200 мВ и ниже и 600-1000 мВ. В этом случае кислородный датчик может считаться исправным.

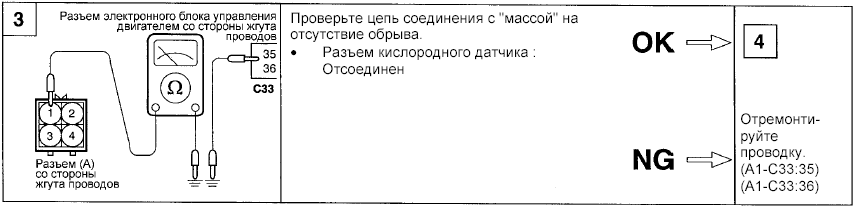

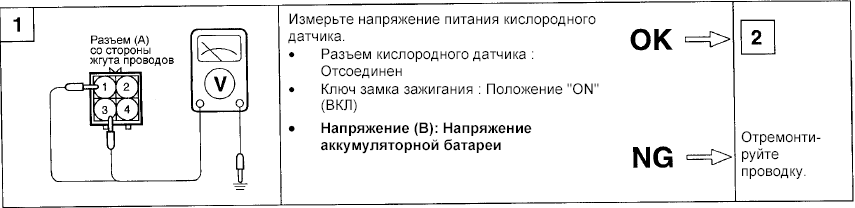

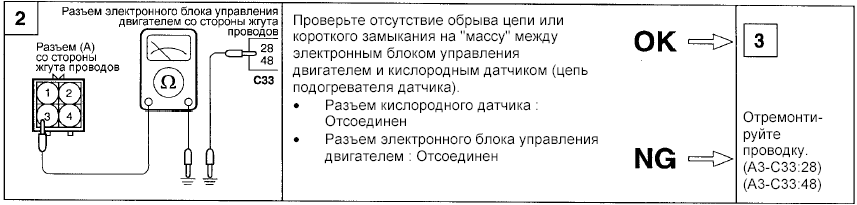

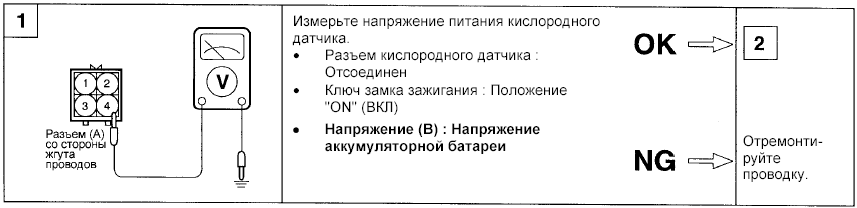

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (ДЛЯ ДВИГАТЕЛЯ [1.6L I4])

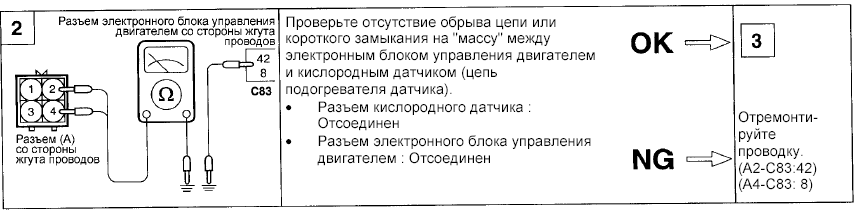

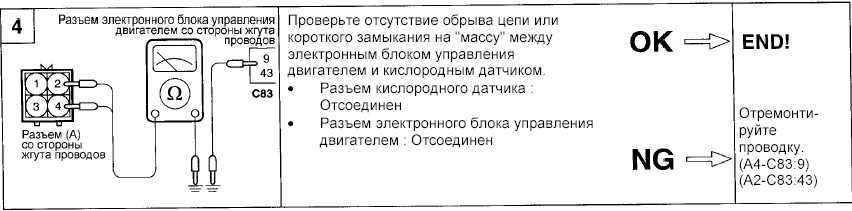

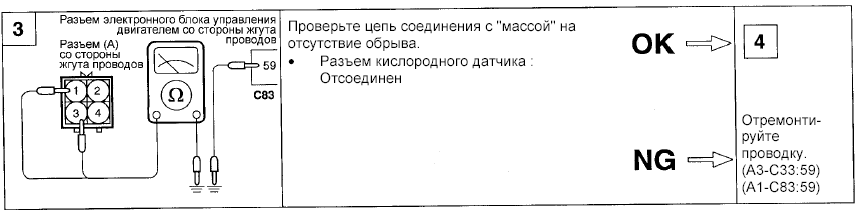

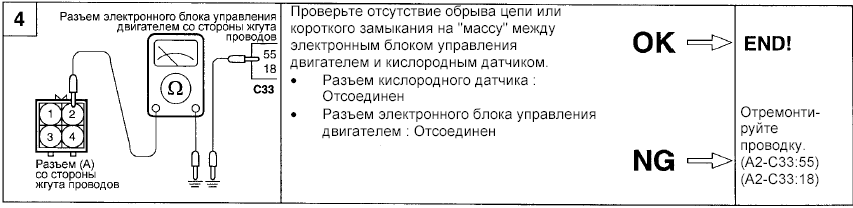

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (ДЛЯ ДВИГАТЕЛЕЙ [1.8/2.0L I4])

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (ДЛЯ ДВИГАТЕЛЕЙ [1.8/2.0L I4])

ПРОВЕРКА ДАТЧИКА

ПРОВЕРКА ДАТЧИКА

ПРИМЕЧАНИЕ

1. Перед проверкой прогрейте двигатель так, чтобы температура охлаждающей жидкости достигла 80 95°С.

2. При проведении измерений используйте сверхточный цифровой вольтметр.

Замените кислородный датчик при наличии его неисправности.

Момент затяжки Кислородный датчик : 50 - 60 Нм
