Volkswagen Golf: Главный тормозной цилиндр - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Главный тормозной цилиндр

ПОРЯДОК ВЫПОЛНЕНИЯ

Главный тормозной

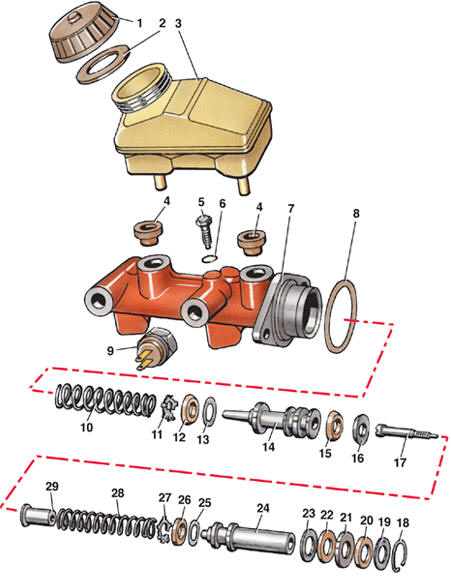

Главный тормозной цилиндр 1 – крышка; 2 – прокладка; 3 – бачок; 4 – втулка; 5 – упорный болт; 6 – прокладка; 7 – корпус; 8 – прокладка; 9 – выключатель огней заднего хода; 10 – пружина; 11 – шайба; 12 – манжета; 13 – клапан; 14 – поршень; 15, 16 – манжеты; 17 – регулировочный винт; 18 – стопорное кольцо; 19 – шайба; 20, 22 – наружные манжеты; 21 – проставочная шайба; 23 – упорная шайба; 24 – поршень; 25 – клапан; 26 – манжета; 27 – шайба; 28 – пружина; 29 – втулка

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Отсоединить электропровода (см. рис. Детали привода тормозов) от датчика 14 уровня тормозной жидкости, находящегося в пробке 13 бачка 15 тормозной жидкости. 3. Очистить от грязи главный цилиндр 18, вакуумный усилитель 21 и трубопроводы, отходящие от главного цилиндра тормоза. 4. Произвести несколько энергичных нажатий на тормозную педаль для снятия разрежения в корпусе вакуумного усилителя. 5. Установить под главным тормозным цилиндром чистую емкость. 6. Отсоединить колодки с проводами выключателей 9 (см. рис. Главный тормозной цилиндр) сигнала торможения (если имеются). 7. Выкрутить выключатели 9 сигнала торможения (если имеются). 8. Отсоединить трубопроводы от главного тормозного цилиндра 18 (см. рис. Детали привода тормозов). 9. Отвернуть гайки 16 крепления главного тормозного цилиндра 18 к вакуумному усилителю 21. 10. Снять главный тормозной цилиндр 18. 11. Снять крышку 1 (см. рис. Главный тормозной цилиндр) бачка 3 тормозной жидкости и слить тормозную жидкость. 12. Расположить главный тормозной цилиндр бачком вниз и, нажав несколько раз на поршень 24 первой камеры, удалить тормозную жидкость из главного тормозного цилиндра. 13. Снять бачок 3 с главного тормозного цилиндра, используя в качестве рычага деревянную лопатку. 14. Извлечь из корпуса цилиндра втулки 4. Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открутить упорный болт 5. 2. Снять стопорное кольцо 18. 3. Извлечь из корпуса 7 цилиндра поршень 24 с манжетами 20, 22 и 26, шайбами 19, 21, 23 и клапаном 25 усилием руки за хвостовик поршня 24. 4. Продвинуть поршень 14 ударами с торца корпуса 7 цилиндра о чистую доску и вынуть его с остальными деталями. Сборка Предупреждение При каждой разборке главного тормозного цилиндра заменять манжеты новыми, даже если они по виду еще в хорошем состоянии.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Осмотреть внимательно и убедиться в абсолютной чистоте зеркала цилиндра и рабочей поверхности поршней, в отсутствии ржавчины, рисок и других неровностей. 2. Промыть все детали тормозной жидкостью. 3. Надеть клапаны 13 и 25, манжеты 12, 15 и 16, 26 и шайбы 11 и 27 на поршни 14 и 24 (расположение рабочих кромок манжет см. рис. Главный тормозной цилиндр). 4. Смазать зеркало цилиндра тормозной жидкостью. 5. Установить пружины 10 и 28 на поршни 14 и 24, а затем на пружину 28 втулку 29 с регулировочным винтом 17. 6. Смазать манжеты тормозной жидкостью и вставить поршни в корпус 7 цилиндра. 7. Установить упорный болт 5 с прокладкой 6, нажав на хвостовик поршня 24. 8. Установить упорную шайбу 23, наружные манжеты 22 и 20, смазав их тормозной жидкостью, проставочную шайбу 21 между ними, упорную шайбу 19. 9. Установить стопорное кольцо 18. 10. Установить втулки 4, смазав их тормозной жидкостью. 11. Надеть бачок 3 тормозной жидкости. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установку главного тормозного цилиндра производят в порядке, обратном снятию, с учетом следующего. 2. Заменить на новую прокладку 8. 3. Залить в бачок тормозную жидкость и дождаться, когда тормозная жидкость начнет вытекать из отверстий главного тормозного цилиндра под трубопроводы. Только после этого установить трубопроводы. 4. Прокачать тормозную систему.

    Вакуумный насос (модели с дизельным двигателем)
    ПОРЯДОК ВЫПОЛНЕНИЯ Вакуумный насос 1 – штуцер; 2 – корпус; 3 – шестерня привода На моделях автомобилей с дизельными двигателями в вакуумном усилителе рязрежение создается вакуумным насосом с ...

    Регулятор давления
    ПОРЯДОК ВЫПОЛНЕНИЯ Детали регулятора давления 1 – болт; 2 – кронштейн; 3 – регулятор давления; 4 – гайка; 5 – шайба; 6 – пружина; 7 – гайка; 8 – кронштейн; 9 – распорная втулка; 10 – втулка; 1 ...
