Volkswagen Golf: Регулятор давления - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Регулятор давления

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали регулятора

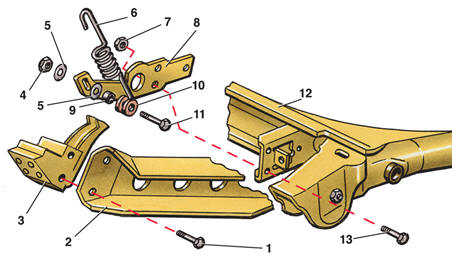

Детали регулятора давления 1 – болт; 2 – кронштейн; 3 – регулятор давления; 4 – гайка; 5 – шайба; 6 – пружина; 7 – гайка; 8 – кронштейн; 9 – распорная втулка; 10 – втулка; 11 – болт; 12 – балка; 13 – болт

Предупреждение Регулировку регулятора давления рекомендуется производить на станции технического обслуживания, где есть специальное оборудование.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отвернуть трубопроводы от регулятора 3 давления (см. рис. Детали регулятора давления). 2. Снять пружину 6. 3. Отвернуть болты 1 крепления регулятора давления. 4. Снять регулятор давления. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить регулятор 3 давления и закрутить болты 1. 2. Надеть пружину 6. 3. Ввернуть трубопроводы. 4. Прокачать тормозную систему. 5. Отрегулировать регулятор давления на станции технического обслуживания.
