ПОРЯДОК ВЫПОЛНЕНИЯ

Тормоз переднего

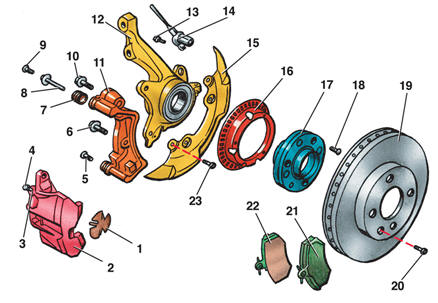

Тормоз переднего колеса типа Girling 1 – теплоизоляционный кожух; 2 – корпус цилиндра; 3 – клапан выпуска воздуха; 4 – колпачок; 5 – болт; 6 – болт; 7 – втулка; 8 – направляющий стержень; 9 – болт; 10 – болт; 11 – суппорт; 12 – поворотный кулак; 13 – болт; 14 – датчик оборотов колеса (только на моделях с АБС); 15 – защитный кожух; 16 – ротор датчика оборотов колеса (только на моделях с АБС); 17 – ступица; 18 – болт; 19 – тормозной диск; 20 – болт; 21 – наружная колодка; 22 – внутренняя колодка; 23 – болт

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выполнить пп. 1–6 подраздела 10.7. 2. Отвернуть нижний болт 5 (см. рис. Тормоз переднего колеса типа Girling) крепления корпуса 2 цилиндра к суппорту 11. 3. Ослабить верхний болт 9 крепления корпуса 2 цилиндра к суппорту 11. 4. Повернуть корпус 2 цилиндра вверх. 5. Снять тормозные колодки 21 и 22. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистить тормозные колодки и их посадочные места. 2. Проверить толщину тормозных колодок вместе с накладками (значения см. в подразделе 10.1). 3. Проверить тормозной диск (см. подраздел 10.7). 4. Проверить защитный колпак поршня. Поврежденный колпак заменить. 5. Проверить крепление теплоизоляционного кожуха 1 поршня. 6. Установить тормозные колодки 21 и 22 в суппорт 11, следя за тем, чтобы нажимные пружины стояли вертикально вверх и параллельно верхнему краю тормозных колодок. 7. Повернуть корпус цилиндра вниз и установить его на место. 8. Закрутить болт 5 моментом 35 Н·м. 9. Выкрутить болт 9 и заменить защитную втулку 7 направляющего стержня 8. 10. Закрутить болт 9 моментом 35 Н·м, придерживая направляющий стержень 8. 11. Прокачать тормозную систему.

    Передний тормоз
    ПОРЯДОК ВЫПОЛНЕНИЯ Тормоз переднего колеса 1 – суппорт; 2, 9 – втулки; 3, 8 – вкладыши; 4, 7 – втулки; 5, 6 – болты; 10 – колпачок; 11 – клапан выпуска воздуха; 12 – внутренняя тормозная колод ...

    Замена тормозных колодок (задний дисковый тормоз)
    ПОРЯДОК ВЫПОЛНЕНИЯ Снятие тросика стояночного тормоза 1 – тросик; 2 – рычаг; 3 – пружина; 4 – болт; 5 – пружинная защелка Задний дисковый тормоз 1 – колпачок; 2 – шплинт; 3 – зубчатая ша ...
