Daewoo Nexia: Втулки шарниров нижнего рычага - Передняя подвеска - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Втулки шарниров нижнего рычага

Снять или отсоединит.

Операции по демонтажу нижнего рычага описаны в подразделе 14.7.

Разобрать

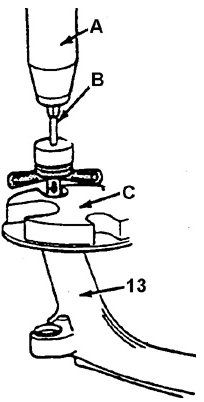

Демонтаж задней втулки рычага
Демонтаж задней втулки рычага А. ПРЕС.

В. ТОЛКАТЕЛ.

С. УПОР ПРЕСС.

13. НИЖНИЙ РЫЧАГ

Демонтаж передней втулки рычага
Демонтаж передней втулки рычага А. ПРЕС.

В. ТОЛКАТЕЛ.

С. УПОР ПРЕСС.

13. НИЖНИЙ РЫЧАГ (ВЫПРЕССОВЫВАТЬ В НАПРАВЛЕНИИ СПЕРЕДИ НАЗАД)

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Втулку задней опоры рычага. Выпрессовать втулку с помощью толкателя..

2. Втулку передней опоры рычага с помощью приспособления КМ-508А и пуансона.

выпрессовать втулку в направлении спереди назад..

Собрать

Монтаж задней втулки рычага
Монтаж задней втулки рычага А. ПРЕС.

В. СМОЧИТЬ МЫЛЬНЫМ РАСТВОРО.

С. УПОР ПРЕСС.

13. НИЖНИЙ РЫЧА.

14. ЗАДНЯЯ ВТУЛКА РЫЧАГА ПЛОСКАЯ СТОРОНА ВТУЛКИ ДОЛЖНА РАСПОЛАГАТЬСЯ С ТОЙ ЖЕ СТОРОНЫ, ЧТО И ПАЛЕЦ ШАРОВОГО ШАРНИРА

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Втулку задней опоры рычага..

1а. Смочить задний шип рычага мыльным раствором и напрессовать на него втулку. Плоская сторона втулки 14 должна располагаться сверху, с той же стороны, что и палец шарового шарнира..

2. Втулку передней опоры рычага..

2а. Смочить мыльным раствором наружную поверхность втулки..

2б. Запрессовать новую втулку в отверстие рычага. Монтаж втулки производить с передней стороны рычага..

Установить или присоединить.

Операции по монтажу нижнего рычага на автомобиль описаны в подразделе 14.

7.
