Volkswagen Golf: Центральная блокировка замков дверей - Кузов - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Центральная блокировка замков дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

Центральная блокировка

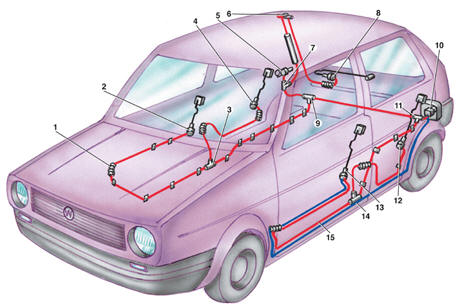

Центральная блокировка замков дверей 1 – грязезащитный чехол; 2 – блок управления передней правой двери; 3, 7, 9, 11 – тройники; 4 – блок управления задней правой двери; 5 – блок управления крышки топливного бака; 6 – втулка; 8 – блок управления двери задка; 10 – электронасос; 12 – блок управления задней левой двери; 13 – блок управления передней левой двери; 14 – трубопровод; 15 – электропровод

Центральная блокировка замков дверей состоит из электронасоса, трубопроводов, электрических проводов и блоков управления блокировкой дверей.

Предупреждение Для нормальной работы центральной блокировки замков дверей после длительной стоянки или замены электронасоса необходимо произвести несколько включений.

ЭЛЕКТРОНАСОС

Электронасос

Электронасос центральной блокировки 1 – ремень; 2 – колодка; 3 – трубопровод; 4 – тройник; 5 – корпус; 6 – электронасос

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять ремень 1 крепления электронасоса. 2. Разъединить две части корпуса 5 и вынуть электронасос 6. 3. Отсоединить трубопровод 3 от штуцера электронасоса. 4. Отсоединить колодку 2 с проводами от разъема электронасоса. Установка Установку электронасоса производят в порядке, обратном снятию. БЛОК УПРАВЛЕНИЯ БЛОКИРОВКОЙ ДВЕРИ Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять обивку панели двери (см. подраздел 11.16). 2. Отвернуть два болта крепления блока управления 2 блокировкой двери (см. рис. Центральная блокировка замков дверей). 3. Отсоединить колодку с проводами от разъема блока управления блокировкой двери. 4. Отсоединить тягу замка. Установка Установку блока управления блокировкой двери производят в порядке, обратном снятию.
