Volkswagen Golf: Переднее сиденье
ПОРЯДОК ВЫПОЛНЕНИЯ

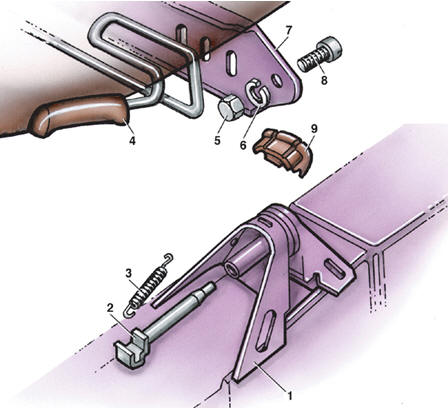

Механизм фиксации переднего сиденья 1 – кронштейн; 2 – шток; 3 – пружина; 4 – ручка; 5 – гайка; 6 – стопорное кольцо; 7 – салазки; 8 – болт; 9 – направляющая
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отстегнуть защелку в задней части защитной накладки 1. На автомобилях выпуска с 1986 г.
вместо защелки установлен винт, который необходимо отвернуть. 2. Продвинуть защитную накладку 1 в сторону задней части автомобиля и снять ее. 3. Сдвинуть сиденье вперед. 4. Открутить гайку 5. 5. Снять стопорное кольцо 6 и болт 8. 6. Повернуть ручку 4 и, держа ее, выдвинуть назад сиденье с направляющих. Ручку 4 держать необходимо, чтобы шток 2 фиксатора не блокировал сиденье через отверстия в салазках 7. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установку переднего сиденья производят в порядке, обратном снятию. При установке проверить состояние передних и задних направляющих салазок и при необходимости заменить.
2. Завернуть гайку 5 моментом 1,5 Н·м.
