Toyota Corolla: Стойка подвески (задней) - Подвеска и рулевое управление - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Стойка подвески (задней)

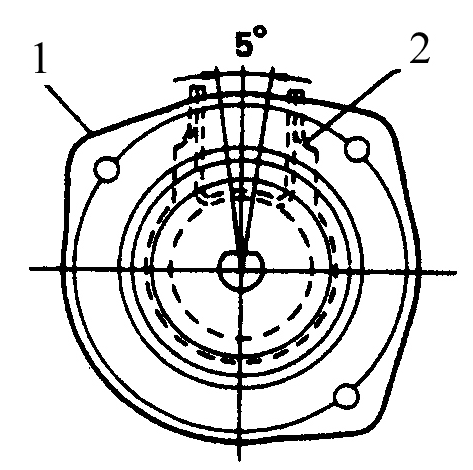

Правильное положение опоры при сборке стойки задней подвески
Правильное положение опоры при сборке стойки задней подвески
1. Опора стойки
2. Крепление для кронштейна ступицы

Установите опору стойки так, чтобы ее плоская сторона смотрела вперед, и чтобы крепление для кронштейна ступицы находилось в 5° от середины расстояния между отверстиями опоры.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях с единой спинкой заднего сиденья, снимите спинку заднего сиденья; на моделях с раздельными спинками заднего сиденья, снимите все спинки; на моделях с кузовом типа Универсал, снимите кожух верхнего крепления стойки задней подвески (пластиковая панель/ колпачок на боковой панели отделки, которая крепится одним винтом) (см. подраздел 11.18).
2. Открутите гайки крепления заднего колеса, поднимите заднюю часть автомобиля и установите его на опорах. Снимите колесо.

3. Снимите зажим (указан стрелкой), снимите тормозной шланг с кронштейна на стойке

3. Снимите зажим (указан стрелкой), снимите тормозной шланг с кронштейна на стойке задней подвески и протяните крепление шланга через отверстие в кронштейне. Если на автомобиле установлена система АБС, снимите провод датчика скорости вращения колеса со стойки подвески.
4. Снимите соединительную тягу стабилизатора поперечной устойчивости со стойки .
5. Установите домкрат под кронштейн ступицы.

6. Открутите гайки крепления (указаны стрелками) кронштейна ступицы к стойке

6. Открутите гайки крепления (указаны стрелками) кронштейна ступицы к стойке подвески и выбейте болты при помощи молотка и бородка.

7. Открутите три гайки (указаны стрелками) верхнего крепления стойки к кузову.

7. Открутите три гайки (указаны стрелками) верхнего крепления стойки к кузову.
8. Опустите кронштейн ступицы вместе с домкратом и достаньте два болта крепления кронштейна ступицы к стойке подвески.
9. Снимите стойку.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При проверке стойки подвески руководствуйтесь инструкциями (см. подраздел 10.3).
2. Если стойку необходимо разобрать для замены пружины или амортизатора, руководствуйтесь инструкциями (см. подраздел 10.3).
3. При сборке стойки, проверьте, чтобы опора стойки была установлена так, как показано на иллюстрации (см. рис. Правильное положение опоры при сборке стойки задней подвески).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите стойку под крыло автомобиля и вставьте болты верхнего крепления в отверстия кузова. Установите гайки, но не закручивайте их пока до конца.
2. Установите кронштейн ступицы на стойку, вставьте крепежные болты и закрутите гайки до требуемого момента затяжки, указанного в разделе технических характеристик в начале этой главы.
3. Установите соединительную тягу стабилизатора поперечной устойчивости на кронштейн стойки.
4. Установите тормозной шланг на кронштейн стойки и закрепите его при помощи зажима. Если на автомобиле установлена система АБС, установите провод датчика скорости вращения колеса на стойку.
5. Установите колесо и гайки. Опустите автомобиль на землю и затянитегайки до требуемого момента затяжки, указанного в разделе технических характеристик в начале этой главы.
6. Затяните три гайки верхнего крепления стойки подвески до требуемого момента затяжки, указанного в разделе технических характеристик в начале этой главы.
7. Повторите операции для второй стойки, начиная со снятия (см. пункт 2.).
8. Установите на место заднее сиденье, спинку или спинки заднего сиденья или кожух верхнего крепления стойки задней подвески (см. подраздел 11.18).
