Volkswagen Golf: Стекло двери - Кузов - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Стекло двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Стекло двери

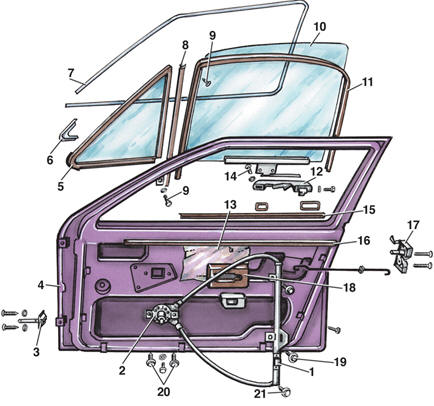

Стекло двери 1 – направляющая стеклоподъемника; 2 – стеклоподъемник; 3 – фиксатор; 4 – дверь; 5 – уплотнитель; 6 – накладка; 7 – молдинг; 8 – направляющая; 9 – винт; 10 – стекло; 11 – уплотнитель; 12 – дверная ручка; 13 – защитная пленка; 14 – винт; 15 – нижний наружный уплотнитель; 16 – нижний внутренний уплотнитель; 17 – замок; 18, – уплотнитель; 19, 20, 21 – болты

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять обивку панели двери (см. подраздел 11.16). 2. Снять защитную пленку 13. 3. Опустить стекло 10. 4. Отвернуть винты 19 крепления стекла к ползуну стеклоподъемника и опустить стекло вниз. 5. Отвернуть болты 9 верхнего и нижнего крепления направляющей 8 и вынуть направляющую 8 через нижнюю часть двери (только на моделях выпуска до 07.1987 г.). 6. Вывернуть кромки уплотнителя 5 форточки и вынуть треугольное стекло форточки (только на моделях выпуска до 07.1987 г.). 7. Вынуть уплотнитель 5. 8. Вынуть нижние внутренний 16 и наружный 15 уплотнители. 9. Снять стекло 10 через верхнюю часть двери. Установка Установку стекла двери производят в порядке, обратном снятию.
