Audi A3: Снятие и установка рычага и электродвигателя заднего стеклоочистителя - Бортовое электрооборудование - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка рычага и электродвигателя заднего стеклоочистителя

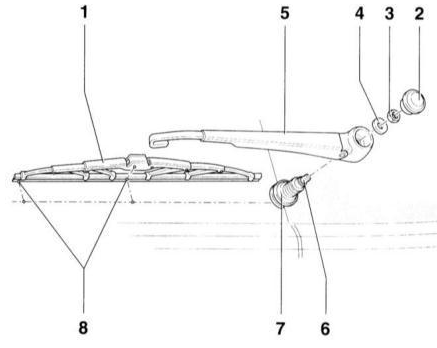

стеклоочистителя 1 – щетка 2 – колпачок 3 – гайка, 16 Н•м 4 – пружинная шайба Рычаг заднего стеклоочистителя 1 – щетка 2 – колпачок 3 – гайка, 16 Н•м 4 – пружинная шайба 5 – рычаг очистителя 6 – сопло 7 – приводной вал электродвигателя 8 – резина щетки

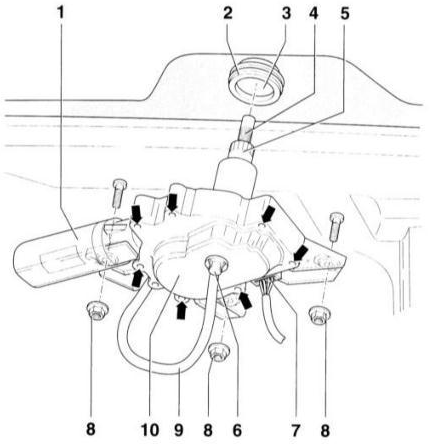

заднего очистителя 1 – электродвигатель 2 – уплотнительная резина 3 – отверстие Электродвигатель заднего очистителя 1 – электродвигатель 2 – уплотнительная резина 3 – отверстие в заднем стекле 4 – сопло 5 – приводной вал заднего очистителя 6 – присоединительная трубка 7 – разъем 8 – гайки, 3 шт., ключ 10 мм 9 – шланг воды 10 – крышка электродвигателя

Рычаг заднего стеклоочистителя СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осторожно подденьте небольшой отверткой и снимите колпачок –2–.

2. Отверните гайку –3– и снимите вместе с пружинной шайбой –4–.

3. Снимите рычаг –6– с вала электродвигателя –7–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите выключатель электродвигателя стеклоочистителя.

2. Установите рычаг так, чтобы резина –8– находилась на расстоянии 5 мм от керамики.

3. Затяните рычаг моментом 8 Н•м и наденьте колпачок.

4. Включите очиститель заднего стекла, при необходимости переставьте его.

Электродвигатель заднего очистителя СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг.

2. Снимите внутреннюю облицовку двери задка, обратитесь к подразделу Снятие и установка облицовки двери задка.

3. Расстыкуйте разъем –7–.

4. Осторожно снимите шланг для воды –9– с присоединительной трубки –6–.

5. Отверните гайки –8– и снимите электродвигатель очистителя –1–. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осторожно вставьте уплотнительную резину –2– в отверстие заднего стекла –3–.

2. Осторожно вставьте электродвигатель в уплотнительную резину –2– и прижмите ее моментом 8 Н•м к пальцу.

3. Дальнейшая установка производится в последовательности, обратной снятию.
