Audi A3: Снятие и установка очистителя заднего стекла - Бортовое электрооборудование - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка очистителя заднего стекла

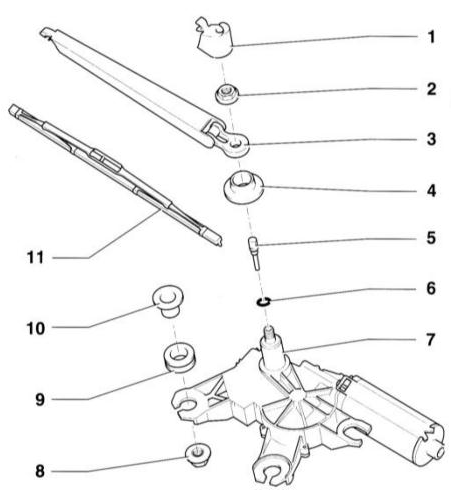

стекла 1 – крышка 2 – гайка, 15 Н•м 3 – рычаг 4 – уплотнение 5 – жиклер 6 – Очиститель заднего стекла 1 – крышка 2 – гайка, 15 Н•м 3 – рычаг 4 – уплотнение 5 – жиклер 6 – уплотнительное кольцо 7 – электродвигатель 8 – гайка, 8 Н•м 9 – резиновое кольцо 10 – дистанционный элемент 11 – щетка

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откиньте наверх крышку.

2. Отверните гайку –2–.

3. Откиньте наверх рычаг и подвигайте сбоку в разные стороны. Таким образом рычаг снимается с конуса оси электродвигателя.

4. Отверните гайку и снимите рычаг.

5. Снимите внутреннюю облицовку двери задка, при этом обратитесь к подразделу Снятие и установка облицовки двери задка.

6. Расстыкуйте разъем –1– и снимите шланг –2– жиклера.

7. Отверните болты крепления и снимите электродвигатель (указаны стрелками) (ключ на 10 мм). УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осторожно вставьте электродвигатель через отверстие в заднем стекле. При этом следите за правильным положением уплотнения, как показано на иллюстрации.

2. Закрепите электродвигатель моментом 8 Н•м.

3. Состыкуйте разъем и наденьте шланг жиклера.

4. Установите внутреннюю облицовку двери задка, при этом обратитесь к подразделу Снятие и установка облицовки двери задка.

5. Наденьте рычаг на ось так, чтобы расстояние а составило 25 мм. Расстояние измеряется от нижней кромки стекла до нижней кромки щетки.

6. Закрепите рычаг моментом 15 Н•м.

7. Откиньте назад крышку.
