Volkswagen Golf: Снятие и установка генератора - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Снятие и установка генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

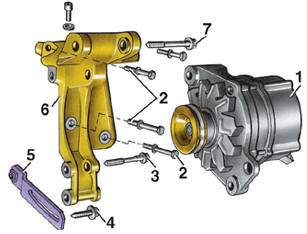

Крепление генератора

Крепление генератора 1 – генератор; 2 – болт крепления кронштейна генератора; 3 – болт крепления регулировочной планки; 4 – болт крепления генератора к планке; 5 – регулировочная планка; 6 – кронштейн генератора; 7 – болт крепления генератора

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Отстегнуть пружинное крепление и вынуть соединительную колодку электрических проводов. 3. Отсоединить от генератора провод «массы», если имеется. Предупреждение Крепление генератора может быть двух типов: регулировочная планка находится сверху и регулировочная планка находится снизу. Дано описание для нижнего положения регулировочной планки. Все операции с верхним положением аналогичны. 4. Ослабить верхний болт 7 (см. рис. Крепление генератора). 5. Открутить болт 4. 6. Повернуть генератор 1 к двигателю. 7. Снять ремень привода генератора. 8. Вывернуть болт 7. 9. Снять генератор 1. Установка Установку генератора производят в последовательности, обратной снятию, при этом следует отрегулировать натяжение ремня привода генератора (см. подраздел 12.2.6).
