Audi 80: Снятие фар - Освещение - Сервисное обслуживание и эксплуатаци автомобиля Audi 80Audi 80: Снятие фар

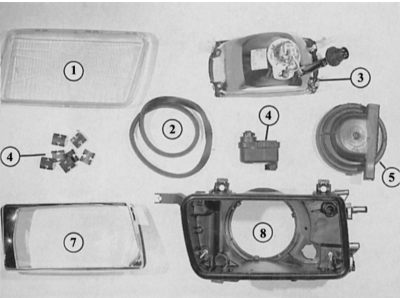

Элементы основной фары (на иллюстрации фары моделей с 4- и 5-цилиндровыми двигателями)
Элементы основной фары (на иллюстрации фары моделей с 4- и 5-цилиндровыми двигателями)
1 – рассеиватель;
2 – резиновый уплотнитель;
3 – рефлектор с корпусом лампы;
4 – крепежные скобы;
5 – двигатель регулирования угла наклона фар;
6 – колпак;
7 – декоративная накладка;
8 – корпус фары.

Для снятия фары нужно вывернуть болты, обозначенные на иллюстрации стрелками.

Для снятия фары нужно вывернуть болты, обозначенные на иллюстрации стрелками.

ПОРЯДОК ВЫПОЛНЕНИЯ

Подготовка, см. в разделе Замена ламп.

Снять полоску под фарами (см. главу Элементы кузова).

Сзади на фаре ослабить колпак(и), отсоединить многоконтактный штекер и патрон стояночного света.

Протянуть жгут проводов с оболочкой через отверстие в корпусе блок-фары.

Вывернуть два крепежных винта вверху из панели кузова; еще два под фарой.

Вынуть фару вперед.

Модели с 4- и 5-цилиндровым двигателями: дополнительно снять корпус указателя поворота.
