Hyundai Elantra: Системы впуска и выпуска - установка впускного коллектора - Двигатель -Механическая часть (DOHC 1.8L/2.0L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Системы впуска и выпуска - установка впускного коллектора

1. Замените прокладку впускного коллектора новой и установите впускной коллектор на место.

ВНИМАНИЕ

Будьте осторожны, не уроните форсунки при установке топливного коллектора.

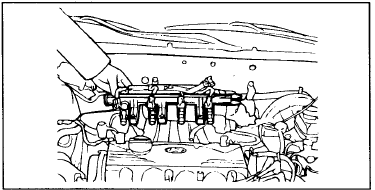

2. Установите топливный коллектор вместе с форсунками.

2. Установите топливный коллектор вместе с форсунками.

3. Подсоедините разъем жгута проводов топливных форсунок.

4. Установите кронштейн опоры впускного коллектора.

5. Подсоедините топливный шланг высокого давления.

6. Подсоедините шланг системы принудительной вентиляции картера и вакуумный шланг усилителя тормозов.

7. Подсоедините впускной воздушный шланг к корпусу дроссельной заслонки.

8. Подсоедините трос педали акселератора.

9. Подсоедините разъем жгута проводов сервопривода регулятора оборотов холостого хода и разъем жгута проводов датчика положения дроссельной заслонки.
