Hyundai Elantra: Система зарядки - общая информация - Электрооборудование двигателя - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Система зарядки - общая информация

Система зарядки состоит из аккумуляторной батареи, генератора со встроенным регулятором напряжения, контрольной лампы разряда аккумуляторной батареи и проводки. В генераторе установлен выпрямительный блок, состоящий из шести диодов (три положительных и три отрицательных), проходя через которые переменное напряжение преобразуется в постоянное. Постоянное напряжение подается на вывод "В" генератора Кроме того, напряжение зарядки, выдаваемое генератором, регулируется системой поддержания постоянного уровня заряда аккумуляторной батареи.

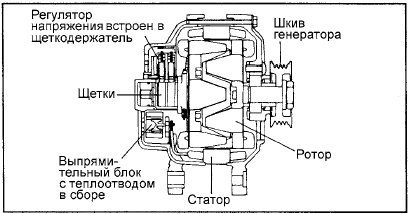

Основными компонентами генератора являются ротор, статор, выпрямительный блок, щетки, подшипники и шкив для привода ремнем от коленчатого вала.

На щеткодержателе закреплен встроенный электронный регулятор напряжения.

На щеткодержателе закреплен встроенный электронный регулятор напряжения.
