Система улавливания паров бензина
Система улавливания паров бензина

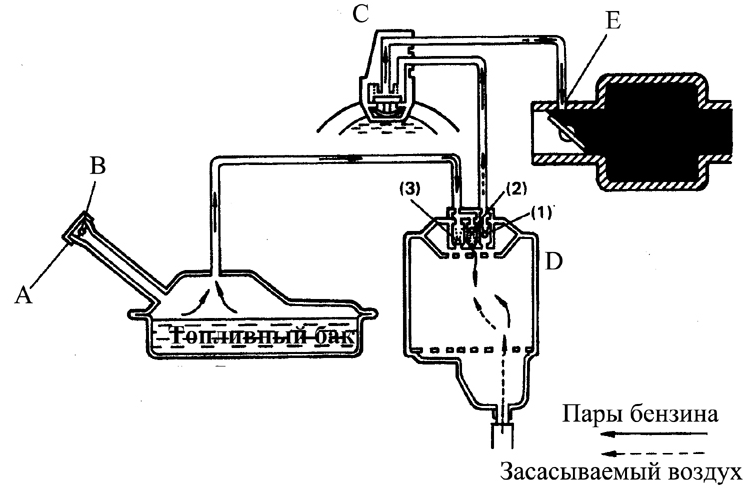

A. Пробка заливной горловины
В. Контрольный клапан
С. Термопневмоклапан
D. Бачок с поглотителем
E. Канал Р

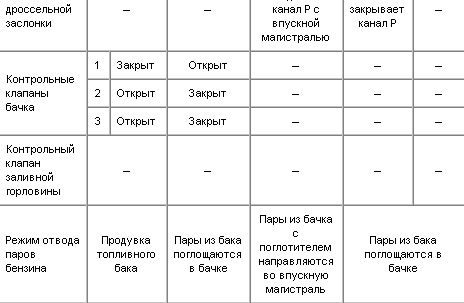

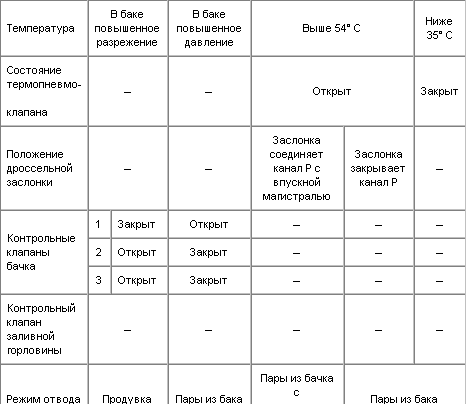

Режим работы клапанов


Данная система предназначена для улавливания паров бензина в топливном баке,

Данная система предназначена для улавливания паров бензина в топливном баке, в камере дроссельной заслонки и всасывающем коллекторе, тем самым предотвращая их попадание в атмосферу в виде углеводородов.
Система состоит из бачка с поглотителем (активированным углем), трубопроводов, соединяющих поглотитель с топливным баком, термопневмоклапана и контрольного клапана.
На неработающем двигателе пары бензина попадают в поглотитель из бака и камеры дроссельной заслонки, где происходит их поглощение. При запуске двигателя бачок с поглотителем продувается потоком воздуха, всасываемого двигателем, пары увлекаются этим потоком и дожигаются в камере сгорания.
Бачок оборудован тремя шариковыми клапанами, собранными в едином корпусе. В зависимости от режима работы двигателя и давления в топливном баке шариковые клапаны соединяют или разъединяют бак с термопневмоклапаном (который включен последовательно с камерой дроссельной заслонки).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Такие неисправности в системе как отказ контрольного клапана, повреждение бачка с поглотителем, расслоение или растрескивание шлангов, неправильное присоединение шлангов, приводят к неустойчивой работе на холостом ходу и к ухудшению тяговых качеств двигателя. Проверьте состояние прокладки пробки заливной горловины бака (см. подраздел 5.7).
2. Явная потеря бензина или запах бензина в салоне могут быть вызваны негерметичностью бензопроводов, трещинами или другими повреждениями бачка с поглотителем, отказом контрольного клапана, а также отсоединением, неправильным присоединением, пережатием , перетиранием или механическим повреждением соединительных шлангов.
3. Проверьте состояние каждого шланга, соединенного с бачком, обследуя шланг по всей длине. При необходимости шланг замените.
4. Проверьте есть ли подтекания бензина в нижней части бачка. Если есть утечка, то бачок замените и проверьте состояние шлангов и правильность их соединения.
5. Осмотрите бачок. При обнаружении трещин или механических повреждений бачок замените.
6. Проверьте чистоту фильтра и исправность контрольного клапана. Подайте в трубку для продувки бачка воздух под небольшим давлением. Воздух должен свободно проходить из других трубок. В противном случае бачок замените.
7. Проверьте работу термопневмоклапана. На полностью остывшем двигателе подайте ручным насосом воздух в канал А. Термопневмоклапан воздух пропускать не должен. Прогрейте двигатель до температуры не ниже 55° С. Теперь клапан должен пропускать воздух. В противном случае термопневмоклапан замените.

Замена бачка с активированным углем

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините шланги от бачка, предварительно пометив их.
2. Отверните болты крепления, подайте бачок вместе с кронштейном вниз, отсоедините шланги от контрольного клапана и снимите бачок с автомобиля.
3. Установка выполняется в обратном порядке.
