Hyundai Elantra: Схема системы управления двигателем

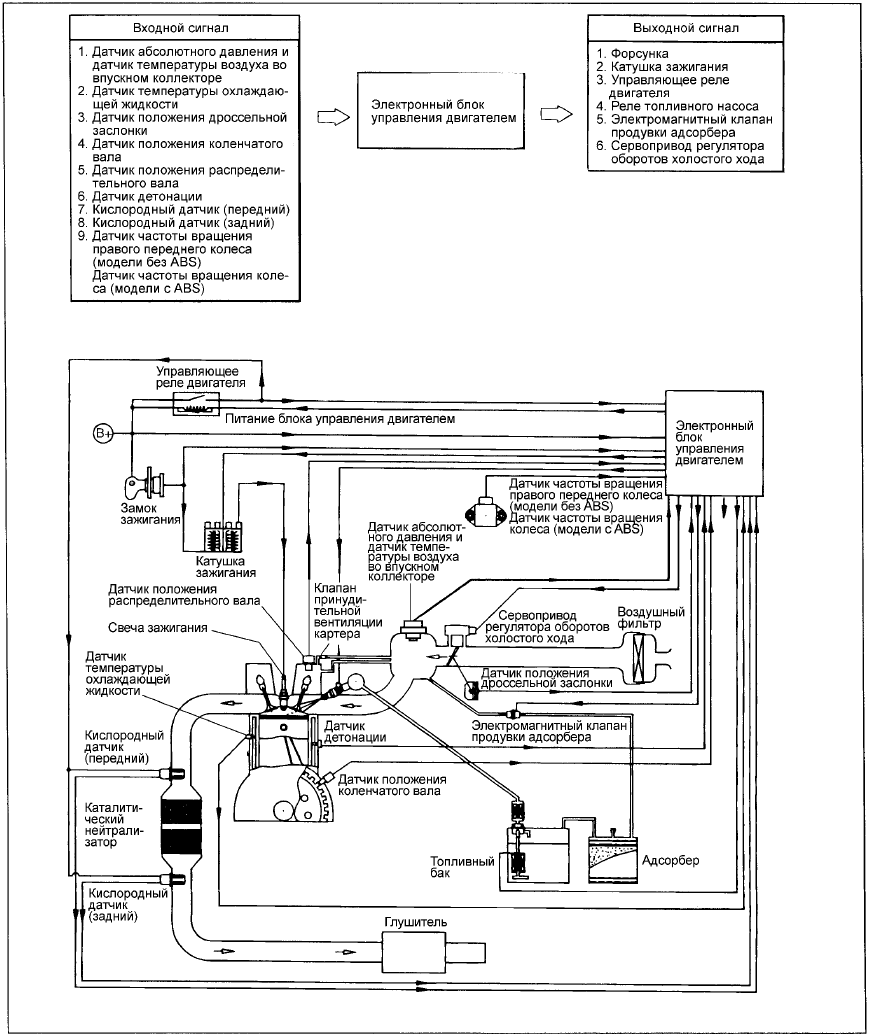

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛЬ [1.6L I4] С СИСТЕМОЙ OBD-II)

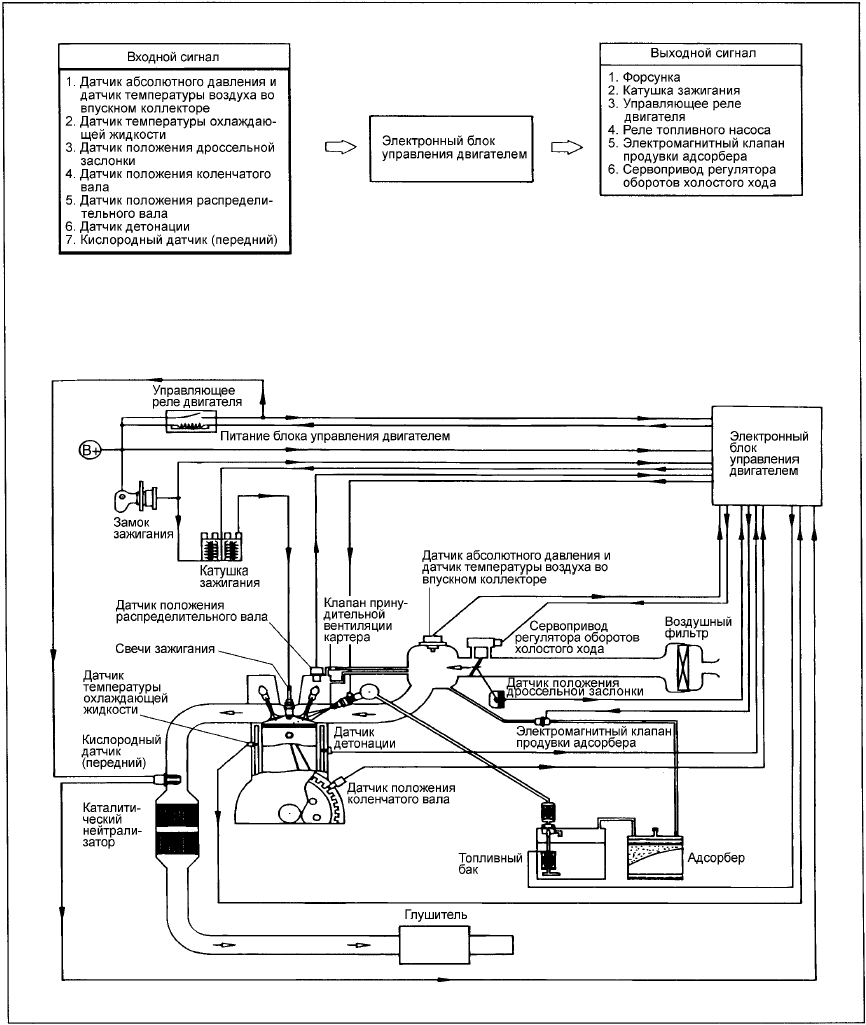

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛИ [1.8/2.0L I4] С СИСТЕМОЙ OBD-II)

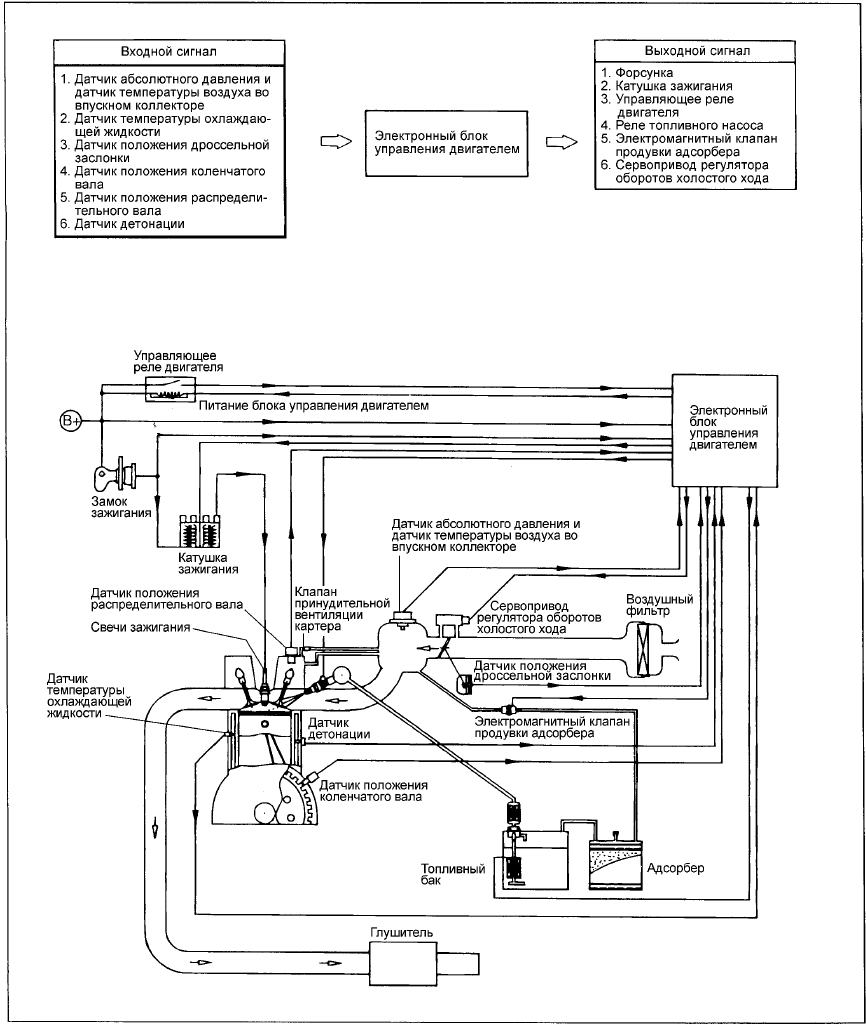

СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛИ [1.6/1.8/2.0L I4] БЕЗ СИСТЕМЫ OBD-II)
СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ДВИГАТЕЛИ [1.6/1.8/2.0L I4] ДЛЯ ЭТИЛИРОВАННОГО
БЕНЗИНА)
Расположение компонентов системы снижения токсичности
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ (ДВИГАТЕЛЬ [1.6 L4])
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ (ДВИГАТЕЛИ [1.8/2.0 L4])
1. Датчик абсолютного давле ...
Система принудительной вентиляции картера
СИСТЕМА ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА ...
