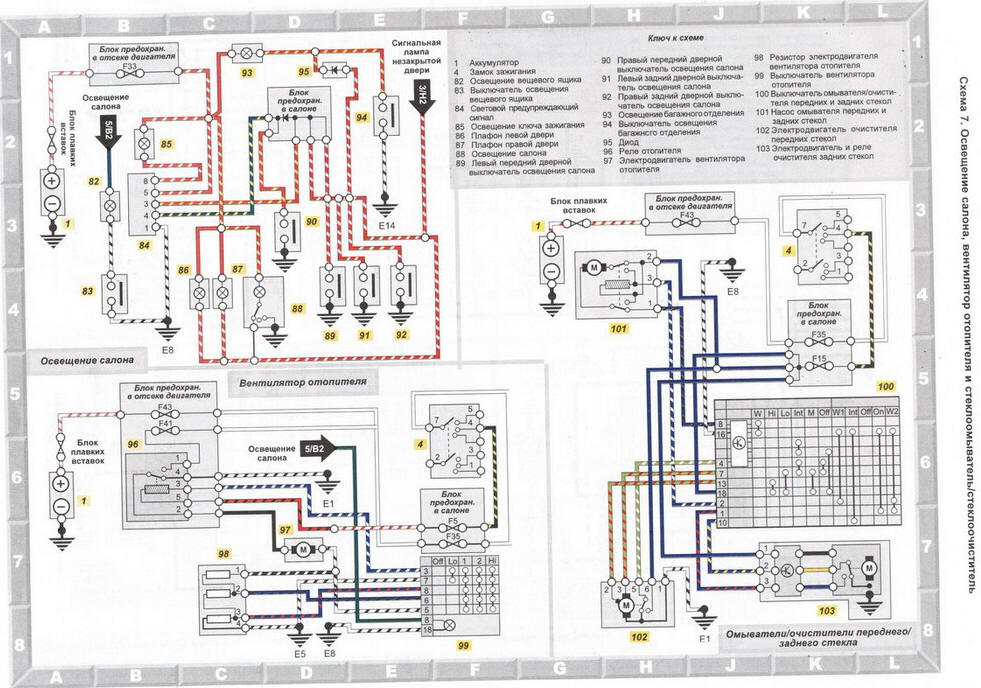

Схема 7. Освещение салона, вентилятор отопителя и стеклоомыватель

Схема 7. Освещение салона, вентилятор отопителя и стеклоомыватель
