Hyundai Elantra: Ремень привода механизма газораспределения - снятие - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Ремень привода механизма газораспределения - снятие

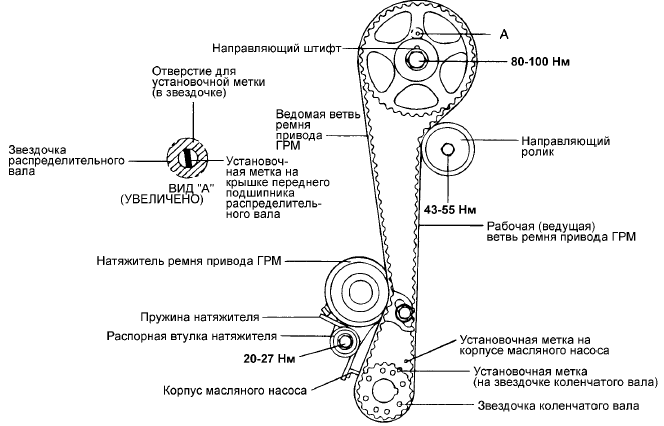

РЕМЕНЬ ПРИВОДА ГРМ - КОМПОНЕНТЫ

СНЯТИЕ

1. Ослабьте болты крепления шкива насоса охлаждающей жидкости.

2. Ослабьте болт крепления генератора.

3. Снимите шкив насоса охлаждающей жидкости и ремень привода генератора.

4. Снимите шкив коленчатого вала.

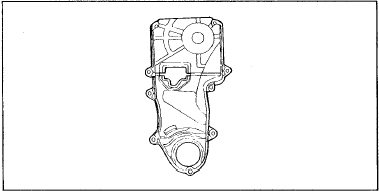

5. Снимите крышку ремня привода ГРМ.

5. Снимите крышку ремня привода ГРМ.

6. Отведите натяжитель в сторону насоса охлаждающей жидкости и временно затяните болты крепления, чтобы натяжитель не возвратился назад.

7. Отверните болт крепления звездочки распределительного вала.

8. Снимите звездочку распределительного вала.

9. Снимите ремень привода ГРМ.

ПРИМЕЧАНИЕ

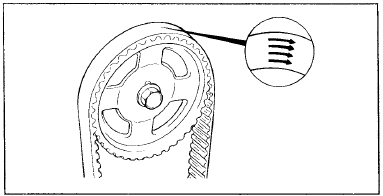

В случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (или расположение шкива коленчатого вала), чтобы при установке ремня не перепутать направление его вращения.

10. Отверните болты крепления звездочки коленчатого вала. Снимите звездочку коленчатого

10. Отверните болты крепления звездочки коленчатого вала. Снимите звездочку коленчатого вала и направляющую шайбу с коленчатого вала.

11. Снимите натяжитель ремня привода ГРМ.
