Hyundai Elantra: Регулировка предварительного натяга корпуса дифференциала (DIFFERENTIAL CASE PRELOAD) - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Регулировка предварительного натяга корпуса дифференциала (DIFFERENTIAL CASE PRELOAD)

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Трансмисия / Регулировка предварительного натяга корпуса дифференциала (DIFFERENTIAL CASE PRELOAD)

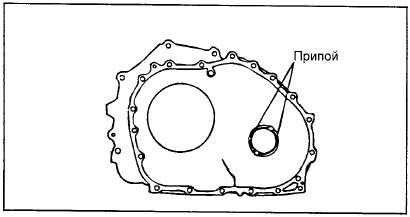

Положите кусок мягкого припоя (длиной примерно 10 мм и диаметром примерно 3 мм) на картер гидротрансформатора, как показано на рисунке.

Установите картер гидротрансформатора на картер КПП без использования герметика.

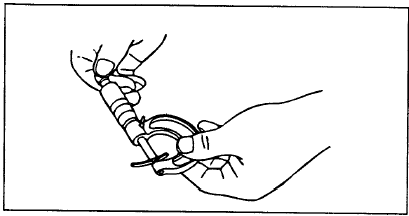

Установите картер гидротрансформатора на картер КПП без использования герметика. Затяните болты крепления номинальным моментом. Ослабьте болты крепления и извлеките припой. С помощью микрометра измерьте толщину "Т" деформированного куска припоя. Для создания номинального предварительного натяга подберите проставку, толщина которой соответствует указанному диапазону значений.

Номинальное значение: 0,045 - 0,105 мм Толщина проставки = (толщина припоя "T") + (номинальное значение предварительного натяга)
