Hyundai Elantra: Регулировка осевого зазора тормоза второй передачи (SECOND BRAKE END PLAY) - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Регулировка осевого зазора тормоза второй передачи (SECOND BRAKE END PLAY)

Замените нажимной диск (pressure plate) тормоза второй передачи специальным приспособлением,

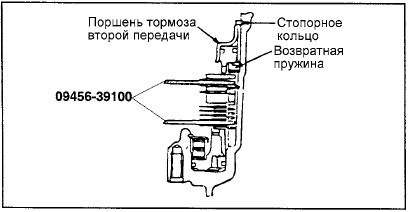

Замените нажимной диск (pressure plate) тормоза второй передачи специальным приспособлением, и затем установите диск с накладками (brake disk), диск без накладок (brake plate), как показано на рисунке. Установите возвратную пружину (return spring), поршень тормоза второй передачи (second brake piston) и стопорное кольцо.

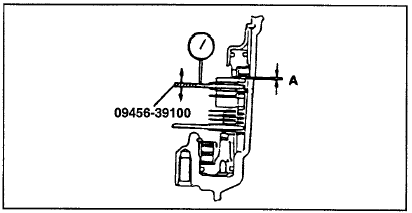

Номинальное значение: 0,79 – 1,25 мм Если осевой зазор не соответствует номинальному значению, то отрегулируйте его подобрав новый нажимной диск, толщина которого соответствует указанному диапазону значений.

Толщина нового нажимного диска = (измеренный зазор "А") + (толщина специального

Толщина нового нажимного диска = (измеренный зазор "А") + (толщина специального приспособления) − (номинальное значение осевого зазора) (Смотрите справочную таблицу "Стопорные кольца и проставки для регулировки зазоров ").

    Регулировка осевого зазора упорного диска тормоза (BRAKE REACTION PLATE END PLAY)
    Замените нажимной диск (pressure plate) тормоза первой передачи и передачи заднего хода специальным приспособлением, и затем установите диск с накладками (brake disk), диск без накладок (brake p ...

    Регулировка осевого зазора тормоза первой передачи и передачи заднего хода
    Переверните коробку передач задней частью вверх и установите индикатор часового типа. Перемещая специальное приспособление вверх и вниз, измерьте осевой зазор. Номинальное значение: 1,35 – 1,81 м ...
