Hyundai Elantra: Разборка и сборка узла поршня и шатуна (снятие и установка поршневого
пальца) - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Разборка и сборка узла поршня и шатуна (снятие и установка поршневого пальца)

1. С помощью специальных инструментов (09234-33001 и 09234-33002) выполните разборку

1. С помощью специальных инструментов (09234-33001 и 09234-33002) выполните разборку и сборку узла поршня и шатуна.

2. Поршневой палец запрессован в верхнюю головку шатуна, и поршень скользит по нему.

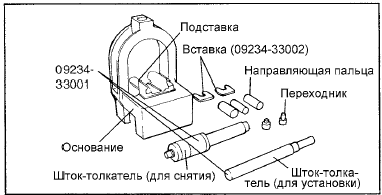

3. Набор специальных инструментов состоит из основания с подставкой и вставками, направляющих, переходников, штока-толкателя для снятия и штокатолкателя для установки. При снятии или установке поршневого пальца поршень удерживается на основании приспособления. Направляющие приспособления облегчают позиционирование поршневого пальца при его снятии и установке, когда шатун опирается на вставки подставки.

4. Для снятия поршневого пальца уложите поршень на основание и расположите шатун

4. Для снятия поршневого пальца уложите поршень на основание и расположите шатун на вставке подставки.

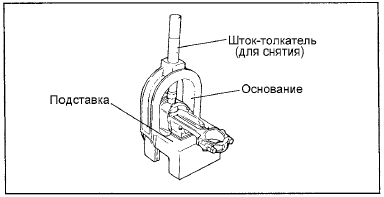

Вставьте шток-толкатель (для снятия) через дугу верхней части основания в поршневой палец и извлеките палец с помощью пресса.

5. При установке нового пальца необходимо установить соответствующую вставку подставки для поддержки шатуна.

6. Расположите верхнюю головку шатуна внутри поршня.

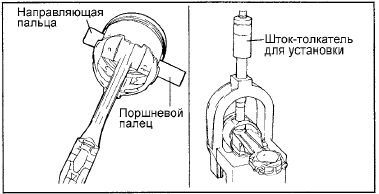

С одной стороны поршня вставьте соответствующую направляющую через поршень и шатун, затем слегка осадите направляющую от руки, чтобы она удерживалась поршнем. С другой стороны поршня вставьте поршневой палец и уложите вместе поршень и шатун на основание приспособления так, чтобы направляющая пальца была снизу.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

Направляющая необходима для центрирования шатуна относительно бобышек поршня. Если сборка выполнена правильно, то направляющая пальца будет стоять точно по центру отверстия дуги верхней части основания и касаться вставки подставки. Если используется направляющая пальца неправильного размера, то поршень (и шатун) и поршневой палец не будут находиться на одной оси с отверстием основания.

7. Вставьте шток-толкатель (для установки) через отверстие дуги верхней части

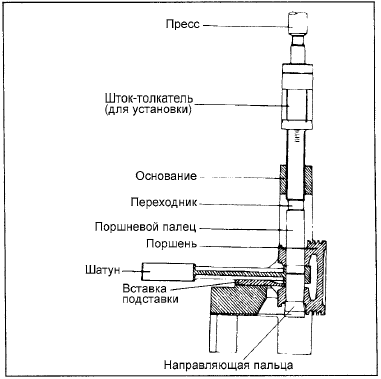

7. Вставьте шток-толкатель (для установки) через отверстие дуги верхней части основания до упора в переходник на поршневом пальце и с помощью гидравлического пресса заведите палец в поршень и верхнюю головку шатуна. Продолжайте запрессовку до момента, когда направляющая пальца упадет снизу основания и шток-толкатель упрется в дугу верхней части основания.

ВНИМАНИЕ

Не превышайте усилия 12500±5000 Н при запрессовке поршневого пальца в момент, когда шток-толкатель упрется в дугу верхней части основания.

    Поршень и шатун - разборка (крышка шатуна)
    ПОРШЕНЬ И ШАТУН РАЗБОРКА КРЫШКА ШАТУНА ВНИМАНИЕ Расположите снятые детали (шатуны, крышки шатунов, вкладыши шатунных подшипников) в порядке их соответствия номерам цилиндров, чтобы обеспечить ...

    Поршень и шатун - проверка
    ПОРШЕНЬ И ПОРШНЕВОЙ ПАЛЕЦ 1. Проверьте каждый поршень на отсутствие царапин, задиров, износа и другие дефектов. Замените поршень при наличии дефектов. 2. Проверьте каждое поршневое кольцо на отсу ...
