Hyundai Elantra: Проверка момента начала вращения шаровых шарниров наконечников рулевых тяг - Рулевое управление - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Проверка момента начала вращения шаровых шарниров наконечников рулевых тяг

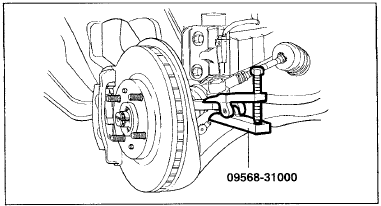

1. С помощью специального инструмента отсоедините шаровой шарнир наконечника

1. С помощью специального инструмента отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака.

2. Несколько раз пошевелите палец шарового шарнира для проверки отсутствия чрезмерного свободного хода.

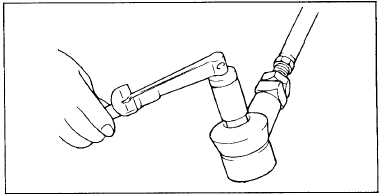

3. Наверните гайку на палец шарового шарнира, затем измерьте момент начала вращения

3. Наверните гайку на палец шарового шарнира, затем измерьте момент начала вращения шарового шарнира.

Номинальное значение:

0,5 - 2,5 Нм 4. Если измеренная величина больше верхнего предела номинального значения, то замените наконечник рулевой тяги.

5. Если измеренная величина меньше нижнего предела номинального значения, то проверьте отсутствие повышенных зазоров или заедания в шаровом шарнире и при необходимости замените.
