Volkswagen Golf: Проверка датчика Холла (транзисторная система зажигания ) - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Проверка датчика Холла (транзисторная система зажигания )

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверка напряжения

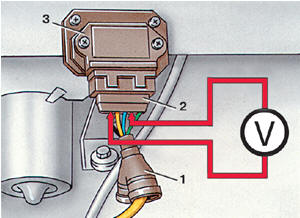

Проверка напряжения на контактах 3 и 6 блока управления 1 – защитный чехол; 2 – соединительная колодка; 3 – блок управления

Датчик Холла проверяют при исправных катушке зажигания и блоке управления и температуре окружающего воздуха от 0 до +40° С. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить от распределителя зажигания центральный провод и замкнуть его на «массу». 2. Стянуть резиновый чехол 1 и подсоединить вольтметр к контактам 6 и 3, как показано на рисунке. 3. Включить зажигание и, медленно поворачивая коленвал, наблюдать за показаниями вольтметра. Они должны колебаться от 0 до 2 В. Если при вращении коленвала показания вольтметра не изменяются, значит датчик Холла неисправен и следует заменить распределитель зажигания.

    Проверка блока управления (транзисторная система зажигания )
    ПОРЯДОК ВЫПОЛНЕНИЯ Проверка напряжения на контактах 2 и 4 блока управления 1 – соединительная колодка; 2 – блок управления Проверяют блок управления при исправной катушке зажигания в следующем ...

    Проверка катушки зажигания (транзисторная система зажигания )
    ПОРЯДОК ВЫПОЛНЕНИЯ Порядок проверки такой же, как у двигателей с классической системой зажигания (см. подраздел 12.13.1.10). Сопротивление первичной и вторичной обмоток катушки следующее: Двигате ...
