Hyundai Elantra: Процедуры проверки по диагностическим кодам неисправностей - Р0755 - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Процедуры проверки по диагностическим кодам неисправностей - Р0755

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

Данный электромагнитный клапан:

• Управляет давлением масла, которое действует на клапан управления переключением передач (SCV) по сигналам ON/OFF (ВКЛ/ВЫКЛ) электронного блока управления АКПП при управлении переключением передач • Если величина сопротивления электромагнитного клапана "C" управления переключением не соответствует номинальному значению (слишком высокое или слишком низкое), то выводится код неисправности Р0760

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Условия регистрации неисправности Вероятная причина Объект проверки
• Ключ замка зажигания в положении "ON" или двигатель работает

• Электронный блок управления АКПП определяет наличие обрывы или короткого замыкания в цепи электромагнитного клапана "C" управления переключением

• Неисправность электромагнитного клапана "C" управления переключением

• Неисправность (плохой контакт) в разъеме

• Неисправность электронного блока управления АКПП

• Обрыв или короткое замыкание в цепи электромагнитного клапана "C" управления переключением

• Электромагнитный клапан "C" управления переключением

<ПРИЗНАКИ НЕИСПРАВНОСТИ>

• При появлении кода Р0760 коробка передач переходит на аварийный режим работы (переключение передачи заблокировано) и фиксируется на 3-й передаче

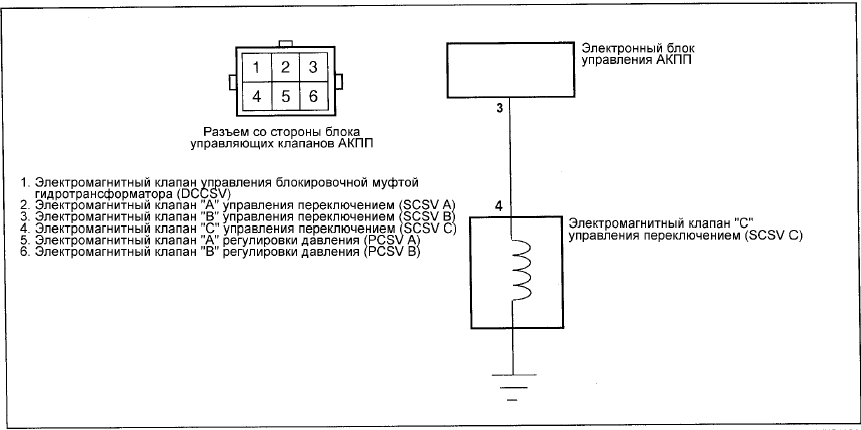

ЭЛЕКТРОСХЕМА

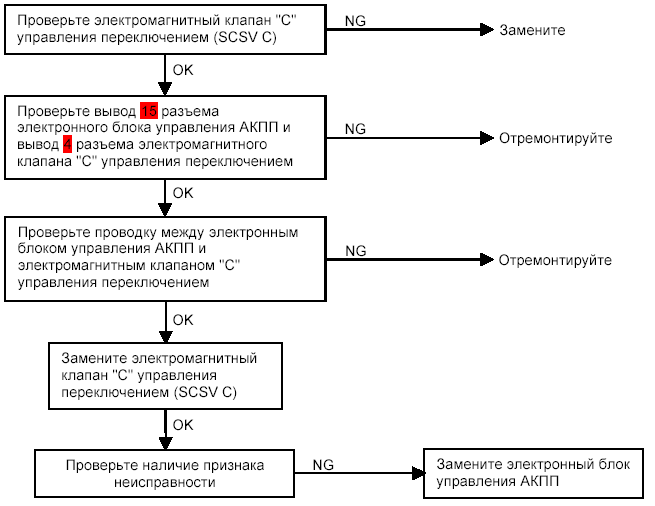

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
