Hyundai Elantra: Процедуры проверки по диагностическим кодам неисправностей - Р0712/Р0713 - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Процедуры проверки по диагностическим кодам неисправностей - Р0712/Р0713

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Условия регистрации неисправности Вероятная причина Объект проверки
• Через 10 минут после работы двигателя при частоте вращения коленчатого вала > 1000 об/мин • Через 10 минут после определения генератором импульсов"B" (PG-B) частоты вращения выходного вала КПП > 1000 об/мин • Сигнал датчика указывает на низкую температуру масла в АКПП (напряжение сигнала > 4,3 В) • Неисправность датчика температуры масла в АКПП • Неисправность электронного блока управления АКПП • Датчик температуры масла в АКПП • Проводка и разъем
<ПРИЗНАКИ НЕИСПРАВНОСТИ> • Удары (толчки) при переключении передач • Моменты переключений для режима работы АКПП "POWER" не соответствуют диаграмме номинальных моментов данного режима

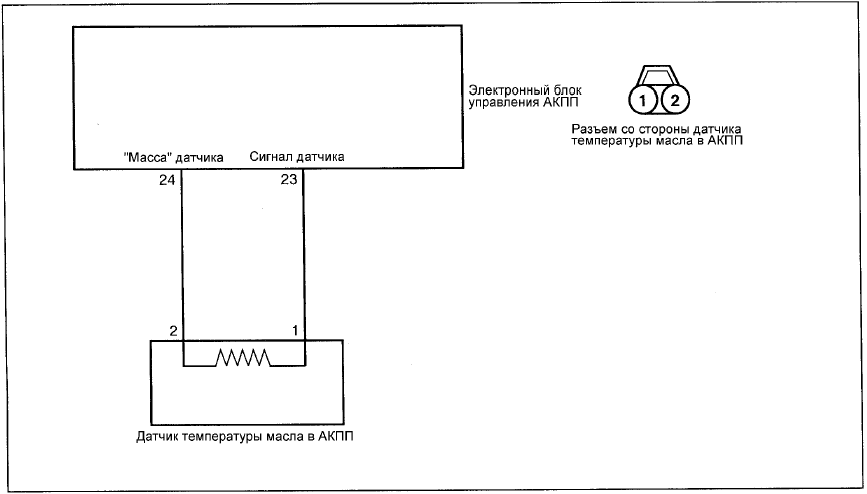

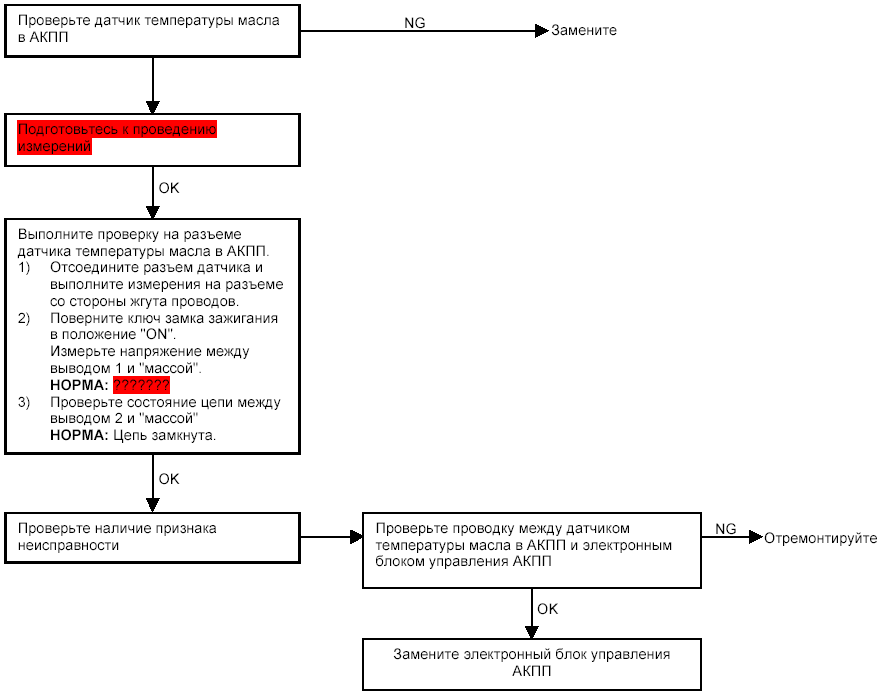

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ ЭЛЕКТРОСХЕМА

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
