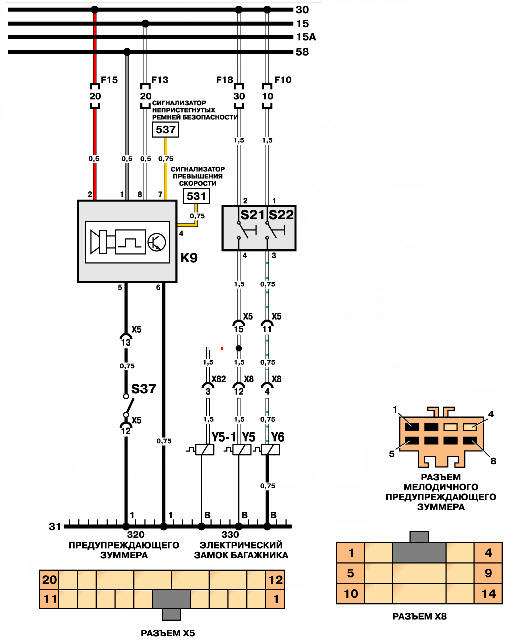

Daewoo Nexia: Предупреждающий зуммер, замок багажника, топливный клапан - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Предупреждающий зуммер, замок багажника, топливный клапан

ОБЩИЕ СВЕДЕНИЯ.

К9 Предупреждающий зуммер.

521 Выключатель замка багажника.

522 Выключатель топливного клапана.

S37 Выключатель ремней безопасности.

Y5 ЭМК замка багажника.

Y5-1 ЭМК замка багажника (автомобили с 30-х и 5-дверным кузовом).

Y5 Топливный бак

Предупреждающий зуммер, замок багажника, топливный клапан
Предупреждающий зуммер, замок багажника, топливный клапан
