Daewoo Nexia: Электрообогреватель заднего стекла - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Электрообогреватель заднего стекла

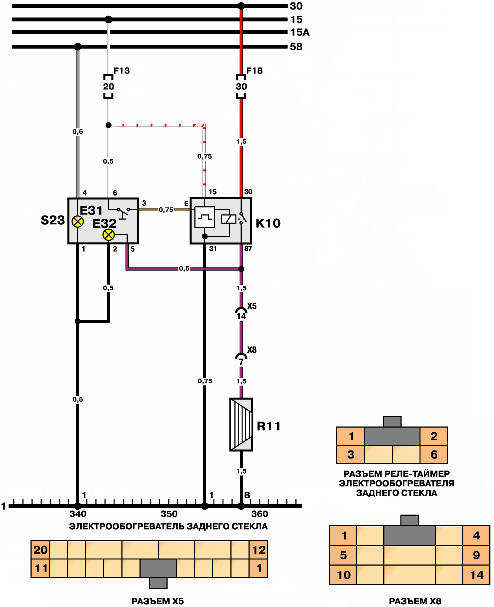

ОБЩИЕ СВЕДЕНИЯ.

Е31 Лампа подсветки выключателя электрообогревателя заднего стекла.

Е32 Лампа-индикатор включения электрообогревателя заднего стекла.

К10 Реле-таймер электрообогревателя заднего стекла.

R11 Электрообогреватель заднего стекла.

S23 Выключатель электрообогревателя заднего стекла

Электрообогреватель заднего стекла
Электрообогреватель заднего стекла
