Hyundai Elantra: Поиск неисправностей по диагностическим кодам - код неисправности Р1510/Р1552/Р1515/Р1516 - Топливная система - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Поиск неисправностей по диагностическим кодам - код неисправности Р1510/Р1552/Р1515/Р1516

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

Сервопривод регулятора оборотов холостого хода (ISA) представляет собой электродвигатель с двумя обмотками, которые включаются отдельными управляющими цепями электронного блока управления двигателем. В зависимости от коэффициента заполнения периода импульса (pulse duty factor) разность магнитных сил двух обмоток будет воздействовать в различных направлениях на магнитные силы обоих обмоток, что приведет к изменению положения сервопривода (и соответственно проходного сечения байпасного канала). Байпасный канал расположен в корпусе дроссельной заслонки параллельно каналу дроссельной заслонки в месте, где установлен сервопривод регулятора оборотов холостого хода.

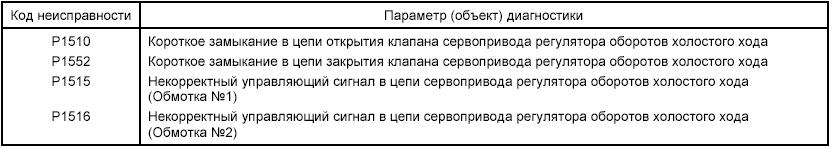

УСЛОВИЯ РЕГИСТРАЦИИ НЕИСПРАВНОСТИ

Электронный блок управления двигателем запишет код неисправности загорится контрольная лампа неисправности двигателя, если в течение двух циклов движения автомобиля в управляющей цепи обмотки открытия клапана сервопривода регулятора оборотов холостого хода [для кода P1510] или в управляющей цепи обмотки закрытия клапана сервопривода регулятора оборотов холостого хода [для кода P1552] произошло короткое замыкание на цепь с напряжением аккумуляторной батареи.

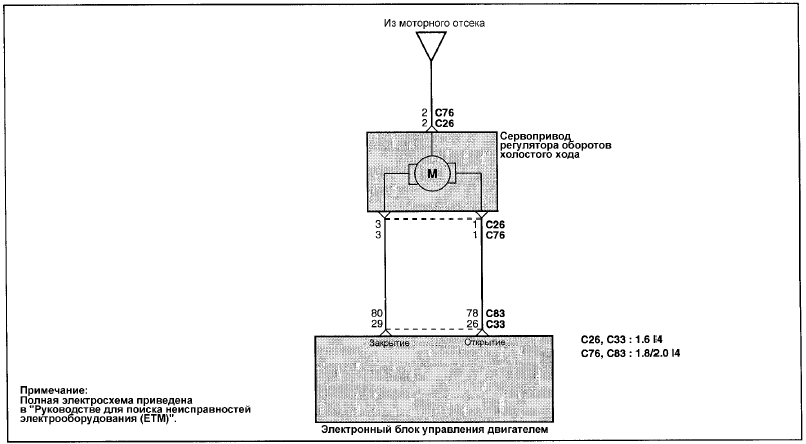

ЭЛЕКТРОСХЕМА

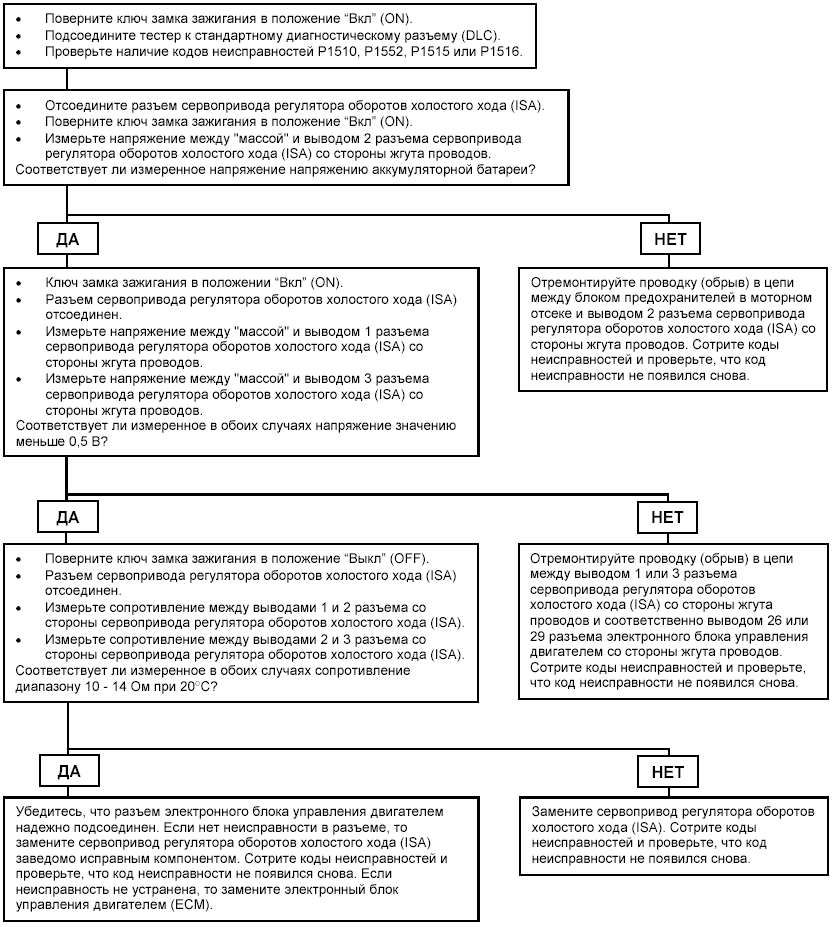

ПРОЦЕДУРА ПРОВЕРКИ


ПРОЦЕДУРА ПРОВЕРКИ
