ОБЩИЕ СВЕДЕНИЯ

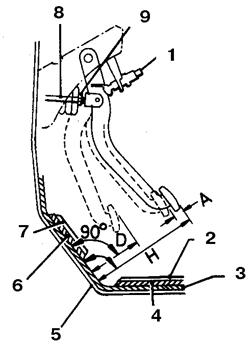

Измерение высоты педали

1. Выключатель сигнала торможения

2. Коврик

3. Слой гидроизоляции 4,

6. Противошумное покрытие перегородки

5. Пол

7. Коврик

8. Толкатель

9. Контргайка А. Свободный ход D. Высота нажатой педали H. Высота отпущенной педали

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте расстояние от педали до пола.

2. При необходимости снимите нижнюю переднюю панель со стороны водителя (cм. подраздел 13.26).

3. Снимите накладку в области ног водителя, отсоедините защелки и снимите коврик, открыв доступ к лючку в противошумном покрытии пола.

4. Снимите лючок и проверьте высоту педали.

5. Сравните с нормативным значением.

6. При необходимости отрегулируйте педаль, поступив следующим образом.

7. Отверните контргайку толкателя и вращая толкатель установите нужную высоту педали.

8. Затяните контргайку с заданным моментом.

9. Проверьте свободный ход педали, который равен перемещению педали до ощущения слабого сопротивления ее ходу.

10. После отпускания педали сигнал торможения должен гаснуть.

11. В противном случае замените выключатель (выключатель укреплен на кронштейне педали байонетным соединением и не регулируется).

12. Запустите двигатель и на холостом ходу проверьте высоту нажатой педали.

13. Если высота меньше нормы, то тормоза неисправны.

14. В этом случае замените жидкость в гидроприводе и удалите воздух.

15. Если эта мера не дает результатов, то проверьте состояние главного и колесных цилиндров.

16. По окончании установите все снятые панели.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю переднюю панель со стороны водителя.

2. Расшплинтуйте и снимите ось, проверьте состояние оси.

3. Отсоедините провода от выключателя сигнала торможения.

4. Отверните четыре гайки крепления кронштейна педали к перегородке (этими же гайками крепится и вакуумный усилитель).

5. Отверните верхний болт и снимите педаль с кронштейном.

6. Педаль тормоза выполнена вместе с кронштейном и отдельно не меняется.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Педаль устанавливается в обратном порядке.

2. Проверьте регулировку педали.
