Hyundai Elantra: Педаль сцепления - Сцепление - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Педаль сцепления


ПЕДАЛЬ СЦЕПЛЕНИЯ - ДЕТАЛИ

СНЯТИЕ

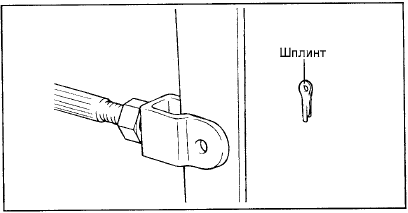

1. Снимите шплинт, шайбу и штифт (с отверстием под шплинт).

2. Отверните болт крепления педали сцепления.

ПРОВЕРКА

1. Проверьте втулки и ось педали сцепления на отсутствие износа.

2. Проверьте педаль сцепления на отсутствие деформации (изгиб и скручивание).

3. Проверьте возвратную пружину на отсутствие повреждений и деформации.

4. Проверьте накладку педали сцепления на отсутствие повреждений и износа.

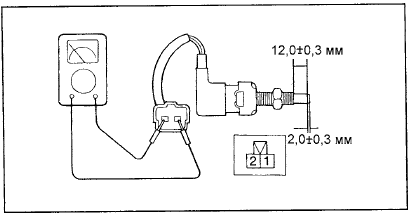

ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ ПЕДАЛИ СЦЕПЛЕНИЯ (СИСТЕМА БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ)

ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ ПЕДАЛИ СЦЕПЛЕНИЯ (СИСТЕМА БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ)

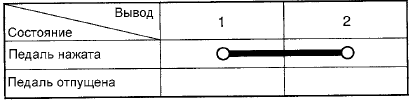

Проверьте состояние цепи между выводами в соответствии с таблицей.

УСТАНОВКА 1. Установка производится в порядке, обратном снятию.

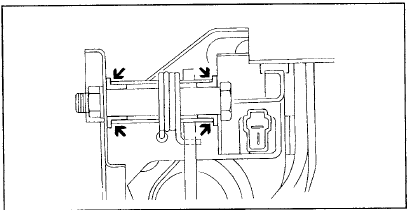

2. Нанесите универсальную консистентную смазку на втулки педали сцепления.

2. Нанесите универсальную консистентную смазку на втулки педали сцепления.

3. Нанесите универсальную консистентную смазку на штифт (с отверстием под шплинт) и шайбу в соединении педали сцепления.

4. Подсоедините толкатель главного цилиндра гидропривода сцепления к педали сцепления.

5. Отрегулируйте люфт в соединении штифта педали сцепления.

5. Отрегулируйте люфт в соединении штифта педали сцепления.
