ОБЩИЕ СВЕДЕНИЯ

Внутренние облицовочные панели крепятся металлическими или пластмассовыми защелками или фиксаторами, которые рекомендуется доставать вильчатым съемником.

В некоторых местах для снятия данной панели понадобится снять соседние панели.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Облицовочная панель в нише ног водителя

1. Подденьте и достаньте накладку, отверните винты.

2. Поверните и достаньте задний фиксатор, снимите панель.

3. Установите панель в обратном порядке.

Накладки порожка

4. Отсоедините уплотнитель проема, подденьте накладку и освободите защелки.

5. При установке надавите накладку до щелчка.

Накладка стойки кузова

6. Отсоедините уплотнитель двери, подденьте и снимите накладку.

7. При сборке аккуратно вставьте уплотнитель двери.

Внутренняя панель двери

8. См. подраздел 13.11.

Задняя полка (седан)

9. Снимите задний подлокотник.

10. Отсоедините две передние пластмассовые защелки лотка полки.

11. Подденьте сзади и снимите лоток полки.

12. При необходимости можно снять полку в сборе, для чего отверните нижний болт ремня безопасности и пропустите ремень через лючок полки.

13. Установите полку в обратном порядке.

Внутренняя облицовка багажника (седан)

14. Для снятия задней панели снимите уплотнитель и подайте панель вверх, отсоединив от скоб.

15. Настил багажника крепится пластмассовыми фиксаторами. Снимите кронштейны крепежных лент и плафон, после чего достаньте коврики.

16. Сборка выполняется в обратном порядке.

Внутренняя облицовка багажника (купе и хэтчбек)

17. Достаньте пластмассовые заглушки и отверните 4 винта крепления задней панели.

18. Настил багажника снимается следующим образом.

19. Поднимите заднюю часть настила.

20. Подденьте и отсоедините защелки задней части настила от кузова.

20. Подденьте и отсоедините защелки задней части настила от кузова.

21. Сборка выполняется в обратном порядке.

Внутренняя панель крышки багажника (седан)

22. Подденьте и отсоедините пластмассовые защелки, достаньте панель из скоб в задней части крышки и снимите.

23. Сборка выполняется в обратном порядке.

Внутренняя облицовка грузового отсека (хэтчбек)

24. Подденьте и отсоедините пластмассовые защелки, выверните винты. Осторожно

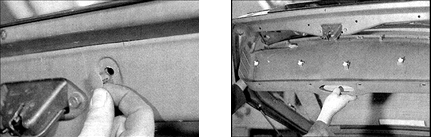

24. Подденьте и отсоедините пластмассовые защелки, выверните винты. Осторожно подайте облицовочную панель вильчатым съемником, достав защелки, скрытые под задней частью панели (фото слева) и снимите облицовочную панель (фото справа).
