Daewoo Nexia: Общее описание - Привод передних колес - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Общее описание

ОБЩИЕ СВЕДЕНИЯ

Карданные валы

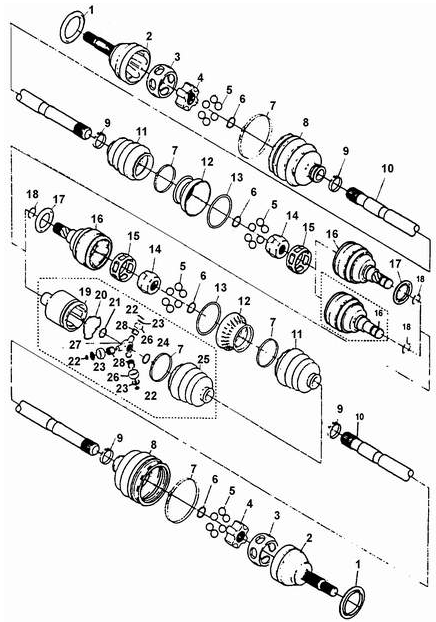

Карданные валы

1. НАРУЖНОЕ ОТРАЖАТЕЛЬНОЕ КОЛЬЦ.

2. КОРПУС НАРУЖНОГО ШРУ.

3. СЕПАРАТО.

4. КУЛА.

5. ШАРИК.

6. ПРУЖИННОЕ КОЛЬЦ.

7. ХОМУ.

8. ЧЕХО.

9. ХОМУ.

10. ВА.

11. ЧЕХО.

12. ОГРАНИЧИТЕЛ.

13. УПЛОТНИТЕЛЬНОЕ КОЛЬЦ.

14. КУЛА.

15. СЕПАРАТОР.

16. КОРПУ.

17. ОТРАЖАТЕЛЬНОЕ КОЛЬЦ.

18. ПРУЖИННОЕ КОЛЬЦО ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С ЛЕВЫМ РУЛЕВЫМ УПРАВЛЕНИЕ.

19. КОРПУС ШРУС ТИПА ТРИПО.

20. ПРУЖИННЫЙ ФИКСАТО.

21. ПРУЖИННОЕ КОЛЬЦ.

22. КОЛЬЦ.

23. ФИКСАТО.

24. ПРУЖИННОЕ КОЛЬЦ.

25. ЧЕХО.

26. СФЕРИЧЕСКИЙ РОЛИ.

27. ТРЕХШИПОВАЯ СТУПИЦ.

28. ИГОЛЬЧАТЫЙ ПОДШИПНИК

Карданные валы привода передних колес включают в себя два шарнира равных угловых.

скоростей (ШРУС), соединенных жестким валом. Наружный ШРУС обеспечивает.

возможность угловых перемещений соединяемых валов. Внутренний ШРУС выполнен.

универсальным и дополнительно обеспечивает осевые смещения вала.
